ETC車載器 アンテナ分離型 型式 FNK-M07T 生産終了製品

やさしいボディ、すっきりコンパクト

（新製品）音声/ブザー切替え案内タイプ FNK-M11T はこちら
（新製品）音声案内タイプ FNK-M09T はこちら
（新製品）ブザー案内タイプ FNK-M10T はこちら

※本製品はETC2.0には対応しておりません。

関連コンテンツ

特長

  • 市販品で初の3年間メーカー保証!!

  • 音声案内/LED表示タイプ

  • 利用履歴確認機能付き（音声で案内、最大100件）

  • ダッシュボード・フロントガラス貼付兼用アンテナ

  • LEDランプ内蔵アンテナ

  • ETCカード有効期限通知

  • DC12V/24V兼用

仕様

全般

本体寸法
(W)66.0 mm×(D)86.3 mm×(H)22.8 mm ※最薄部17.3 mm
アンテナ寸法
(W)32.4 mm×(D)32.4 mm×(H)12.5 mm
アンテナケーブル長
3.5 m (車内専用アンテナ)
本体質量
約60g（電源ケーブル含まず）
LED表示
ETC利用可否、ゲート通過可否など
告知方式
音声／LED
入力電圧/消費電流
DC12V/50mA　、DC24V/30mA　（待機時）
使用温度範囲
-30 ℃～+85 ℃
車載器セットアップ申込書/証明書記載内容
型式：FNK-M07T
型式登録番号：0543
JANコード
4560161900152
付属品
・取付用両面テープ
・アンテナ用両面テープ
・1Aヒューズ付き電源ケーブル
・ケーブルクランプ、タイラップ
・取扱説明書兼保証書
・アンテナユニット
備考
この車載器では通行料金や利用履歴の確認はできますが、印刷はできません。クレジットカード会社から送られる利用明細書で利用実績をご確認ください。

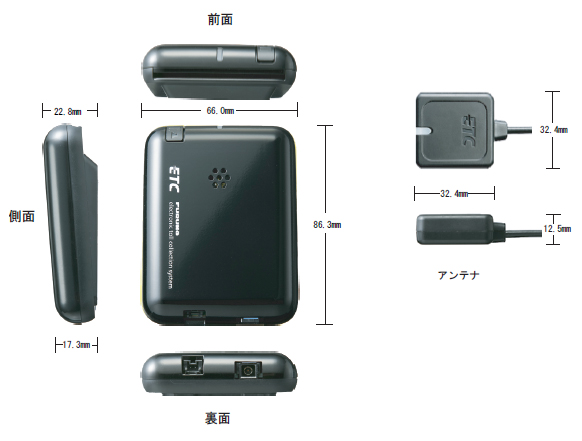

外寸図


設置イメージ

アンテナ設置条件

フロントガラス貼り付け

・フロントガラス（ルームミラー付近）に貼り付け
・設置位置が地上2 m以下
・貼付面の傾斜角が水平面を基準に20°～60°の範囲。
・アンテナ部ETCロゴ(LEDランプ側）を車内に見えるように貼り付けてください。
※トラックやバスなど、アンテナ貼付位置が2mを越える、また、フロントガラスのアンテナ貼付面が、水平面を基準に20～60°の範囲外になる場合は、ダッシュボード貼付けを参照のうえダッシュボードへ取付ください。

ダッシュボード貼り付け

・車両の中心から50cm（左右25cm）〔バス・トラック80cm（左右40cm）〕以内の範囲
・フロントガラスからアンテナまで10cm以上
・アンテナユニットのケーブルが出ている面を進行方向にしたとき 左右 0±10°の範囲
・ETCロゴがない面を上となるように貼り付けてください。
※ダッシュボードが車内側に傾いている車両の場合は、アンテナ傾き範囲が水平面より前方方向 0～30°左右 0±10°の範囲になるよう別途(市販品)の取付ステー等を用いて設置条件を満たすように調整してください。

注意

・FNK-M03/M05を含むFNK-M07T以外のアンテナを本体に接続すると故障の原因となる恐れがあります。
・カーナビゲーション装着車への取付の場合、ETC車載器(本体およびアンテナユニット）をGPSアンテナの周囲(10cm以内）およびその真上に取付けないでください。
・GPSアンテナの取付位置は、車両メーカーおよびカーディーラー店に確認してください。
・取付面の表面が、本皮・木製パネル・布貼り等の樹脂でない場合は、表面を傷める場合がありますので貼付けないでください。
・両面テープは一度はがすと再度接着することは出来ませんので、ご注意ください。
