全周彩色扫描声呐 型号 FSV-25 MARK-2

拥有更高级的性能和更惊人的量程

相关内容

功能

  • 新功能

    • 新增[ 鱼群标记2] 每个标记类型最多可以输入20 个鱼群标记
    • 新的控制单元和遥控器，操作快捷方便

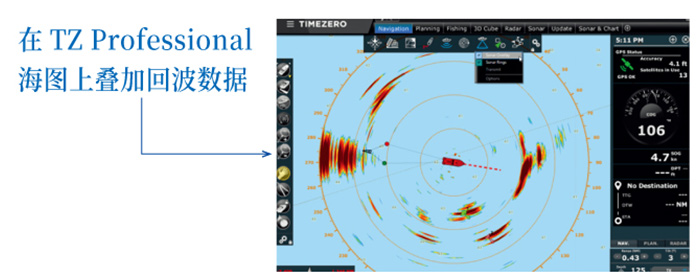

    • 回波数据可以导出到TZ Professional 软件
      了解更多关于TZ Professional 的信息，请访问 https://mytimezero.com/

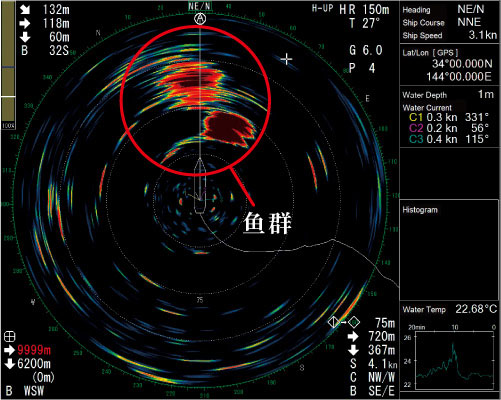

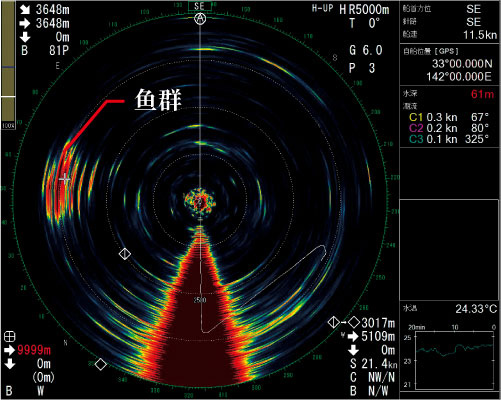

  • 扩大探测距离识别远距离鱼群

    由于低频探头元件、信号处理和发射功率的提高，FSV-25 和FSV-25 MARK-2 的探测范围大大提高（约30%）。可以立即发现并追踪几千米外的鱼群。

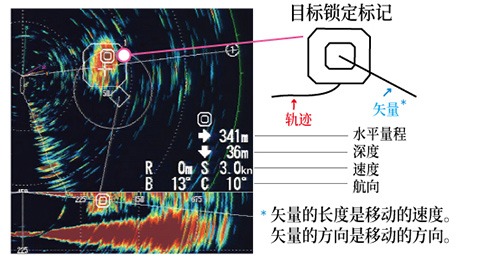

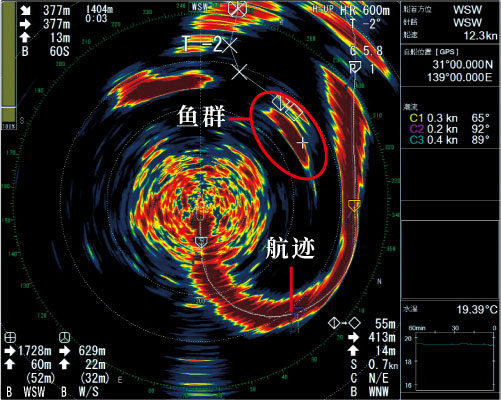

  • 自动锁定目标功能，轻松追踪快速游动的鱼群

    FSV-25 MARK-2 将自动锁定鱼群，并显示预估的距离、深度、速度和移动方位。目标锁定也可用于静止位置（需要速度和艏向信息）

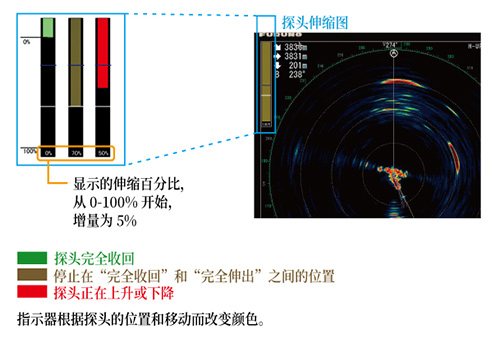

  • 图形化升降单元指示器

    通过一个简单的图形界面直接在显示器上查看探头的下降量。立即发现探头是否下降或收回以及下降或收回的程度，帮助您避免事故并提高海上安全性。

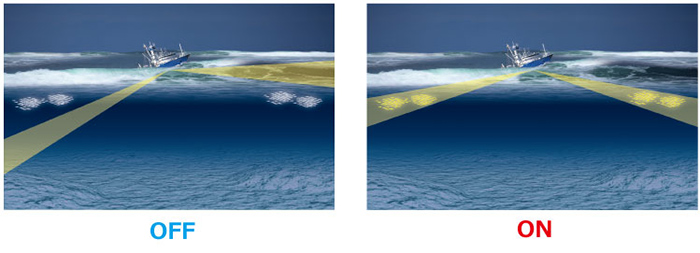

  • 稳定功能实现始终如一的性能

    稳定器确保无论探头姿态如何，接收到的回波都是稳定的，从而抵消海上的横摇和纵摇运动。

  • 可用有线遥控器以及子控制单元

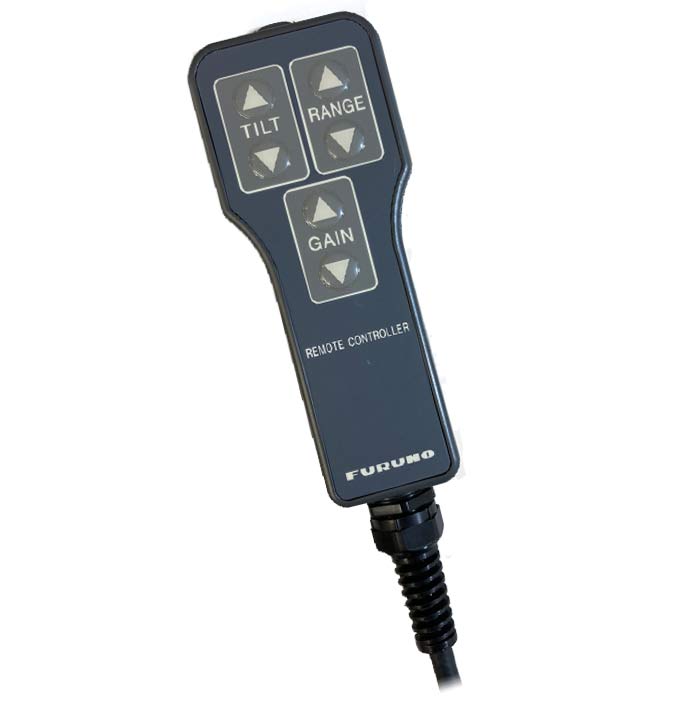

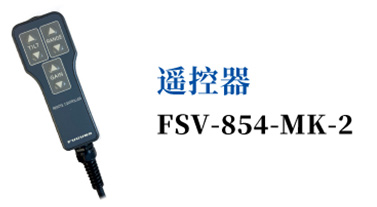

    遥控器
    型号: FSV-854-MK-2

  • 伸出和收回探头时的停止功能

    为了避免与漂流物碰撞，可以将探头降低到所需位置。

  • 回波强度分布直方图

  • 自动过滤器，实现清晰、不间断的性能

  • 高级降噪功能实现清晰的回波

视频案例

规格

一般

扫描方法
全数字波束
频率
20 kHz
基本量程
60, 100, 150, 200, 300, 400, 500, 600, 800, 1000, 1200, 1600, 2000, 2500, 3000, 3500, 4000, 5000 m
音频搜索
30°, 60°, 90°, 180°, 330°（可选）
听力输出
音频终端（需要带放大器的扬声器）

显示单元

显示单元
SXGA（1280×1024）
UXGA（1600×1200）
WUXGA（1920×1200）
显示彩色
32 种颜色（声呐图像），6 种颜色（标记）
方向
艏向向上，北向上*, 航向向上* 和 真运动*
* 需要外部传感器
显示模式
水平，水平组合，垂直1 组合，垂直2 组合
附加功能
自定义模式，干扰抑制，回波平均，噪声限制，信号电平，自动倾斜，自动目标追踪（目标锁定），鱼群报警，AGC，混响抑制，噪声抑制，探头停止位置控制，过电压报警，探头未收回报警

供电

处理单元
12-24 VDC: 10-5A
电源单元
100/110/115/220/230 VAC: 14 A 最大, 单相, 50/60
升降单元
200 – 220 VAC: 16 A 最大, 3 相, 50/60 Hz
整流器
100/110/115/220/230 VAC: 14 A 最大, 单相, 50/60

环境条件

周围温度
处理单元: 0℃ 至 +45℃
探头: -5℃ 至 +35℃
控制单元: -15℃ 至 +55℃
其他: 0℃ 至 +50℃
相对湿度
在 +40℃ 最大 93%
防水等級
控制单元: IP22（面板），IP20（底座）
处理单元，接口单元、遥控器: IPX0
探头单元、电源单元，接线盒: IPX2
升降单元: IPX2
收发单元: IPX8

设备列表

标准

  • 控制单元: FSV-8501-MK2 1
  • 接线盒: FSV-2550-MK2 1
  • 电源单元: FSV-252/252A 1
  • 升降单元: FSV-253-MK2 1
  • 处理单元: FSV-2503-MK2 1
  • 收发单元: FSV-251-MK2 1
  • 安装材料 1
  • 备件 1

选用

  • 子控制单元: FSV-853
  • 整流器
  • 遥控器
  • 伸缩罐
  • 附件组件
  • 连接法兰
  • 固定材料
  • 嵌入式组件
  • 控制箱扩展箱
  • 8 芯电缆
  • 电缆
  • 安装材料: 网线20, 30, 40 m
  • 接线盒

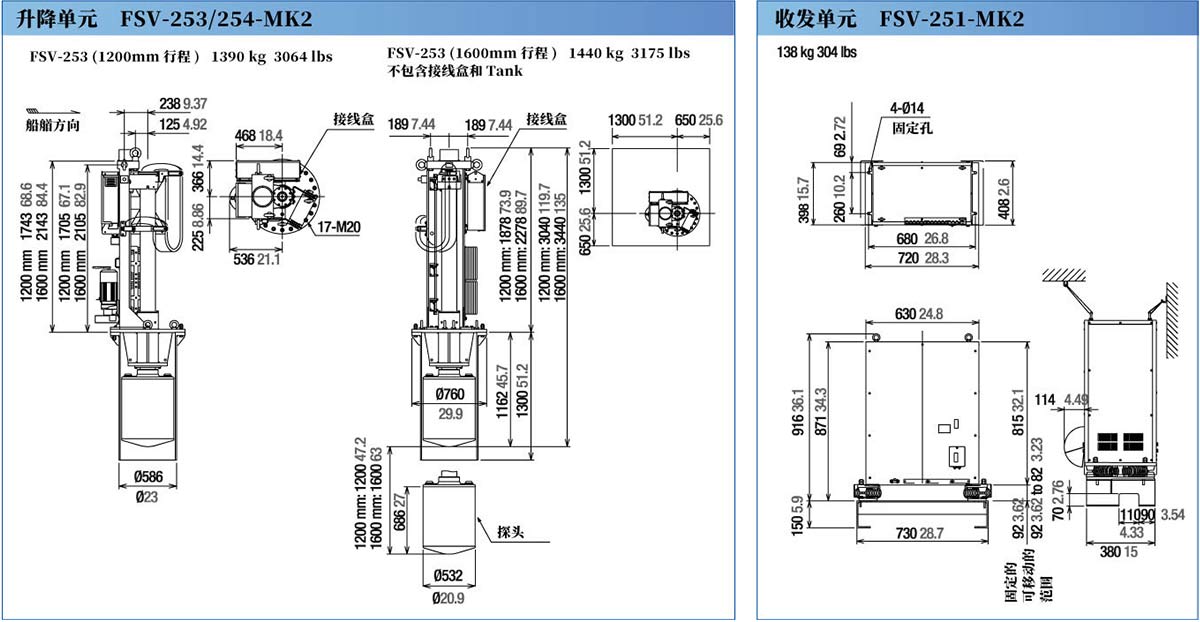

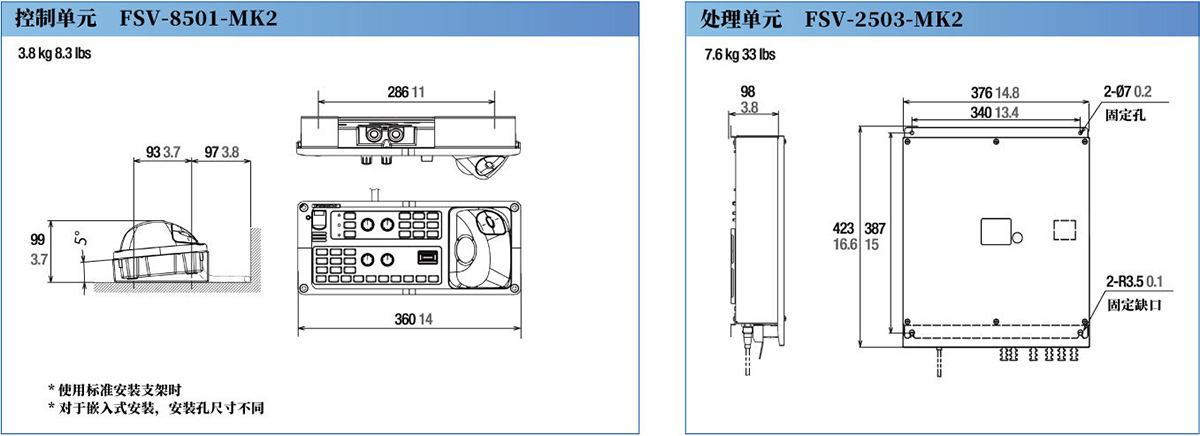

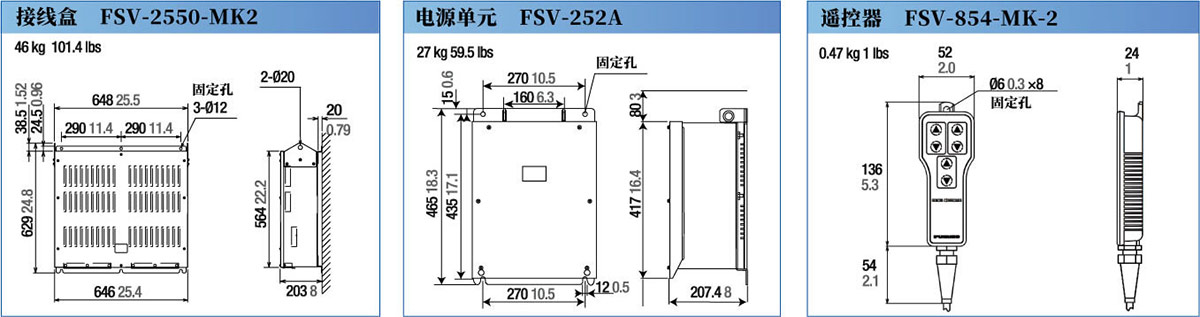

外寸图

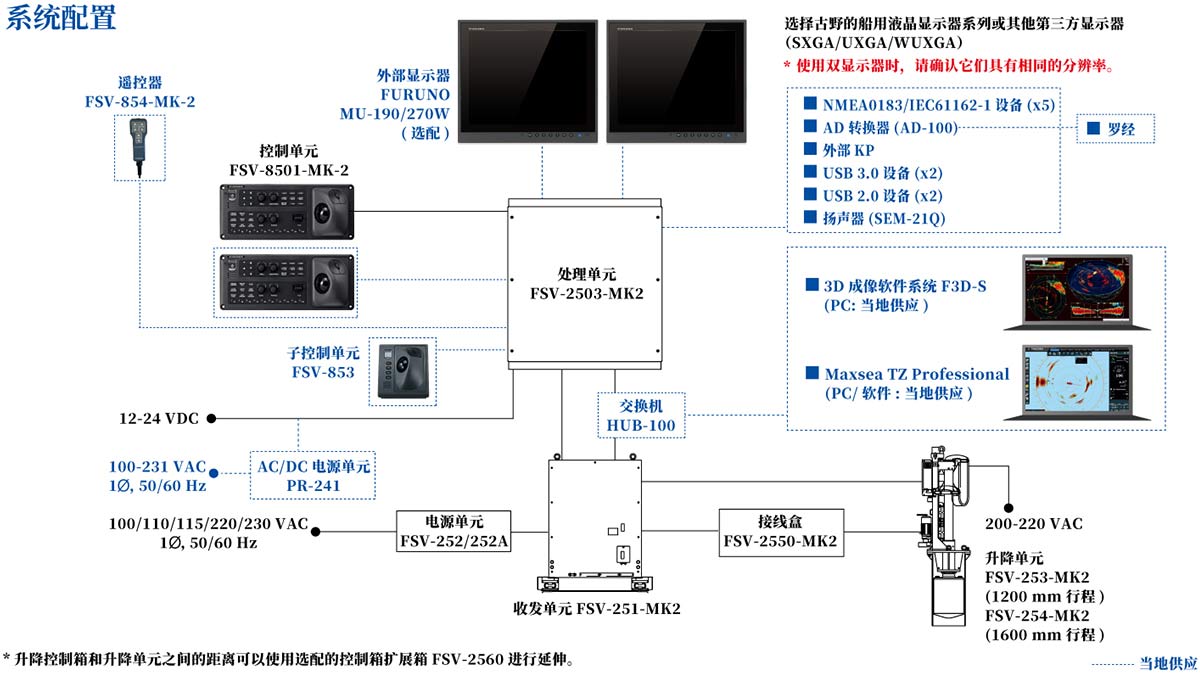

连接图

相关文档

联系方式

经销商查询 详情请咨询当地经销商

* 规格如有更改,恕不另行通知。
