ETC車載器 アンテナ分離型 型式 FNK-M08T 生産終了製品
簡単操作・ブザータイプETC
（新製品）音声/ブザー切替え案内タイプ FNK-M11T はこちら
（新製品）音声案内タイプ FNK-M09T はこちら
（新製品）ブザー案内タイプ FNK-M10T はこちら
※本製品はETC2.0には対応しておりません。
ETC車載器とフルノ(古野電気)
特長
-
3年間メーカー保証!!
-
ブザー案内/LED表示タイプ
-

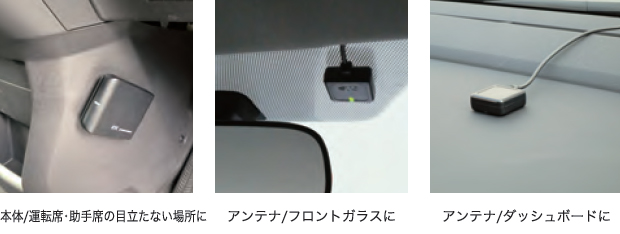

ダッシュボード・フロントガラス貼付兼用アンテナ
-
LEDランプ内蔵アンテナ
-
DC12V/24V兼用
仕様
全般
- 本体寸法
- (W)66.0 mm×(D)86.3 mm×(H)22.8 mm ※最薄部17.3 mm
- アンテナ寸法
- (W)32.4 mm×(D)32.4 mm×(H)12.5 mm
- アンテナケーブル長
- 3.5 m (車内専用アンテナ)
- 本体質量
- 約60g（電源ケーブル含まず）
- LED表示
- ETC利用可否、ゲート通過可否など
- 告知方式
- ブザー／LED
- 入力電圧/消費電流
- DC12V/50mA 、DC24V/30mA （待機時）
- 使用温度範囲
- -30 ℃～+85 ℃
- 車載器セットアップ申込書/証明書記載内容
- 型式：FNK-M08T
型式登録番号：0568 - JANコード
- 4560161900169
- 付属品
- ・取付用両面テープ
・アンテナ用両面テープ
・1Aヒューズ付き電源ケーブル（2ｍ）
・ケーブルクランプ、タイラップ
・保証書兼取扱説明書
・アンテナユニット - 備考
- この車載器では通行料金や利用履歴の確認はできません。クレジットカード会社から送られる利用明細書で利用実績をご確認ください。ETCマイレージサービスをご利用の場合は、インターネットや携帯電話のインターネットサービスで残高照会ができます。

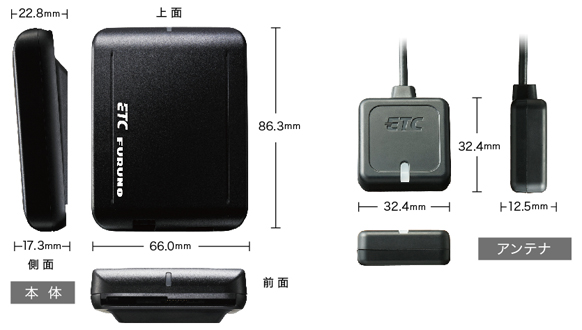

外寸図
アンテナ設置条件
フロントガラス貼り付け
・フロントガラス（ルームミラー付近）に貼付け
・設置位置が地上2 m以下
・貼付面の傾斜角が水平面を基準に20°～60°の範囲
・アンテナ部ETCロゴ(LEDランプ側）を車内側に向け貼付け
※トラックやバスなど、アンテナ貼付位置が2mを越える、また、フロントガラスのアンテナ貼付面が、水平面を基準に20～60°の範囲外になる場合は、ダッシュボード貼付けを参照のうえダッシュボードへ取付ください。
ダッシュボード貼り付け
・車両の中心から50cm（左右25cm）〔バス・トラック80cm（左右40cm）〕以内の範囲
・フロントガラスからアンテナまで10cm以上
・アンテナ傾き範囲は水平面より前方方向 0～30°左右 0±10°の範囲
・アンテナユニットのケーブルが出ている面を進行方向にしたとき 左右 0±10°の範囲
・ETCロゴが内面を上となるように貼り付けてください。
※ダッシュボードが車内側に傾いている車両の場合は、アンテナ傾き範囲が水平面より前方方向 0～30°左右 0±10°の範囲になるように、別途(市販品)の取付ステー等を用いて、設置条件を満たすように調整してください。
注意
・FNK-M08T/FNK-M07T以外のアンテナを本体に接続すると故障の原因となる恐れがあります。
・FNK-M03/M05Tのアンテナはご使用になれません。
・カーナビゲーション装着車への取付の場合、ETC車載器(本体およびアンテナユニット）をGPSアンテナの周囲(100㎜以内）およびその真上に取付けないでください。
・GPSアンテナの取付位置は、車両メーカーおよびカーディーラー店に確認してください。
・取付面の表面が、本皮・木製パネル・布貼り等の樹脂でない場合は、表面を傷める場合がありますので貼付けないでください。
・両面テープは一度はがすと再度接着することは出来ませんので、貼り付けの際はご注意ください。
* 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
