10.4型、カラー液晶レーダー 型式 MODEL1945

「追っかけズーム」「トルービュー」など多彩な機能を搭載！

プレジャーボート 漁船 官公庁船
自動感度/レンジ調整 自動衝突予防援助機能 高輝度カラーLCD 結露防止対応 操作資格不要

関連コンテンツ

特長

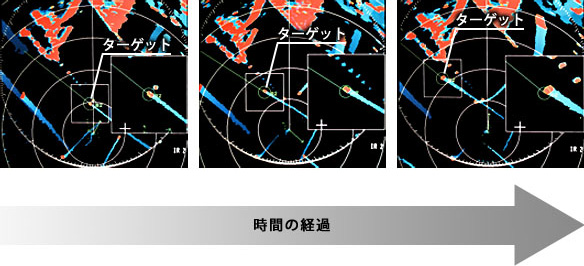

  • ターゲットを逃さない「追っかけズーム」

    ズーム機能のターゲットモードを使用することにより、近距離を航行する船舶や、針路上に交差する可能性がある船舶など、注意すべき船舶を連続的にズーム監視が行えます。ターゲットの船舶が移動しても逃さずに追尾が可能です。 （AISターゲットもしくは簡易ARPAのみ）

  • 感度/海面反射除去/雨雪反射除去の調整をワンタッチで最適化するオートモード

  • レーダー映像が自船ヘディングに追従するトルービューモード※

    Adobe Flash Player を取得
    自船の旋回に追従して、レーダーエコーが滑らかに回転します。スイープに関係なく画面がリアルタイムに追従しますので、目視により確認したターゲット位置とレーダー画面内のターゲット位置のずれが軽減されます。

    ※ 船首方位信号が必要

  • AIS/簡易ARPA

    最大100物標のAIS情報と、最大10物標の簡易ARPA情報を表示できます。AIS情報はレーダー電波の陰になる大きな物標の方向の状況把握に貢献します。 AISとは、船舶自動識別装置で、これにより他船の船名、位置、針路、船速、行き先などの船舶情報を表示します。（AIS機器との接続が必要）
    簡易ARPAとは、ARPA（自動衝突予防援助）の簡易版で、他船の針路、船速、自船との距離などの動向を分析表示します。（オプションのARP-11が必要）

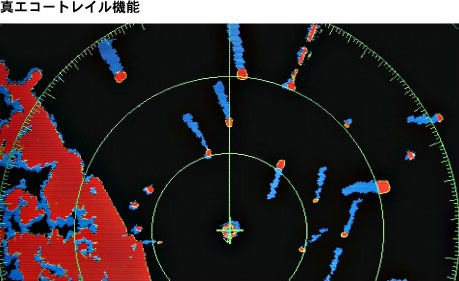

  • 動体物標だけ尾引で表示する真エコートレイル※

    真エコートレイル機能船舶の動体物標のみ尾引で表示するので、他船の動向が素早くチェックできます。

    ※ 船首方位信号と自船位置情報（L/L）が必要

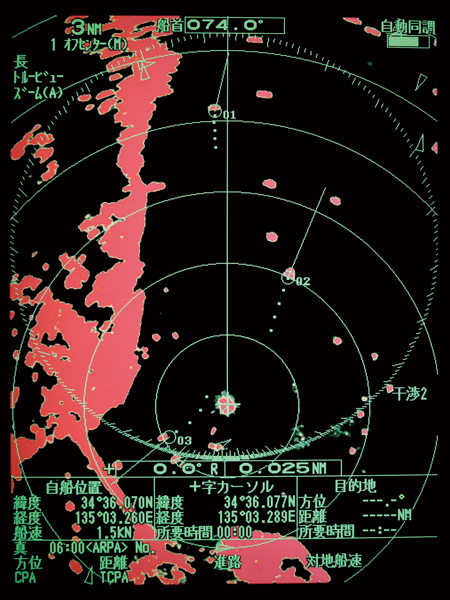

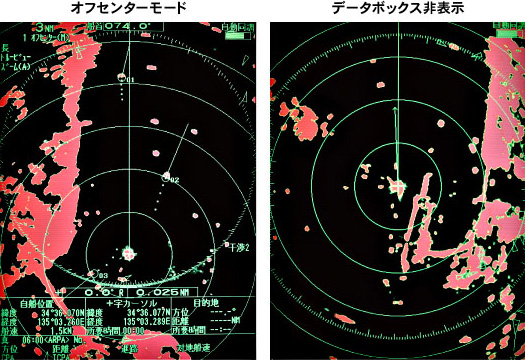

  • より広範囲を監視できる「フルスクリーン」と「オフセンター」

    表示を「フルスクリーン」にすると、フルスケール以遠のエリアにもエコーが表示されるため、設定レンジよりも広い範囲をワッチできます。 さらに「オフセンター機能」を併用することで、気になる方向に対して重点的なワッチが可能になります。

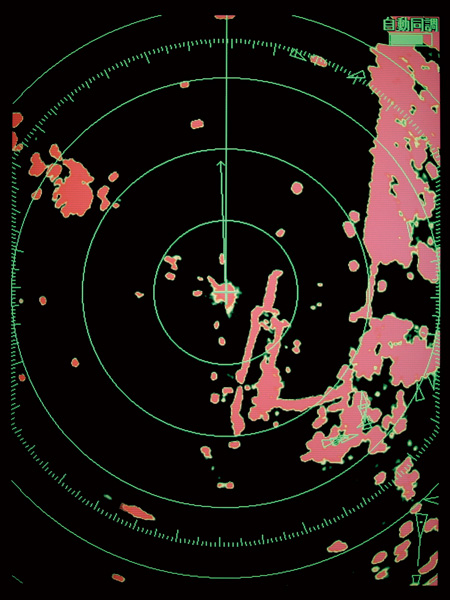

    また、データボックスも非表示にできますので、文字と重なってエコーが見えにくかった部分も明確に確認できます。

  • 近距離探知性能が格段に向上

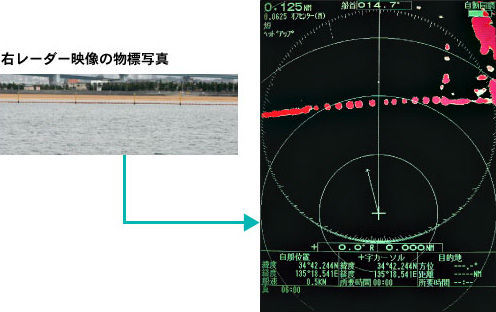

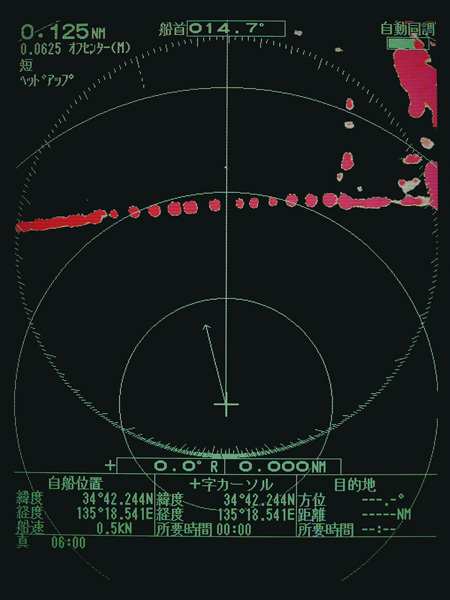

    写真は、砂浜に等間隔で設置されたポールを見事にレーダーエコーで表現しています。混雑した海域など、複数のターゲットを明確に映し出します。

  • レーダー操作免許不要※

    ※無線局免許申請は必要

  • 「キロメートル単位」表示に対応

  • 高速48回転仕様！狭路水域や高速艇の映像も鮮明に表示※

    ※回転数選択

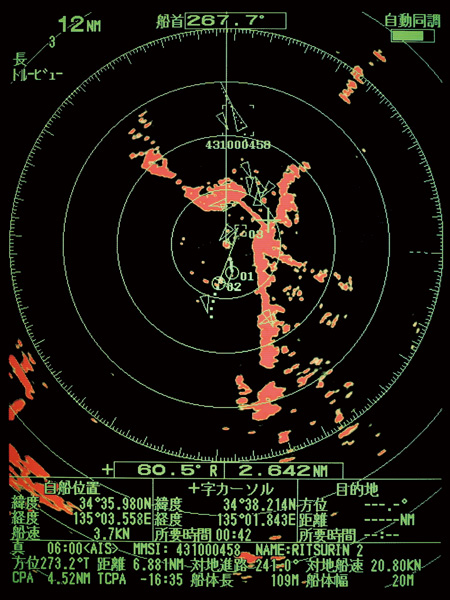

映像例

仕様

アンテナ部

出力
4.9kW
操作資格
不要
アンテナタイプ
1255 mm オープンアンテナ
周波数
9410MHz±30MHz, P0N
ビーム幅 (水平)
1.9°
ビーム幅 (垂直)
22°
レンジ
0.0625 - 64マイル
最小探知距離
25 m
アンテナ回転数
24 / 48 rpm
質量
25 kg

指示器

画面タイプ
10.4型カラー液晶 (640x480ドット)
表示モード
ヘッドアップ、コースアップ※1、ノースアップ※1、トルービュー※1、真運動※2　
※1には方位データ、※2には方位データと位置データの入力が必要
その他機能
AIS表示※1、ターゲットトラッキング機能※2、ユーザーキー、エコートレイル　
※1にはAIS受信機/トランスポンダの接続が必要、※2には自船船速と船首方位の入力が必要
質量
5.4 kg（ハンガー含む）

環境

動作温度範囲
アンテナ:-25℃～+55℃
指示部:-15℃～+55℃
防水性能
アンテナ:IP26
指示部:IP55 (前面パネル）

電源

電源/消費電力
DC12−24 V
7.3−3.5 A（24 回転）、8.8−4.1 A（48 回転）

構成品

標準品

  • 指示部 1
  • 空中線部 1
  • 工事材料 1 式
  • 付属品 1
  • 予備品 1 式

オプション品

  • 整流器 RU-3423
  • 外部ブザー OP03-21
  • ケーブル組品 MJ-B24LPF0010-100+R
    MJ-B24LPF0010-200+R
    MJ-B24LPF0010-300+R
    MJ-A10SPFW0001+R
    MJ-A6SPF0007-100C
    MJ-A7SPF0007-050C
  • ARP キット ARP-11

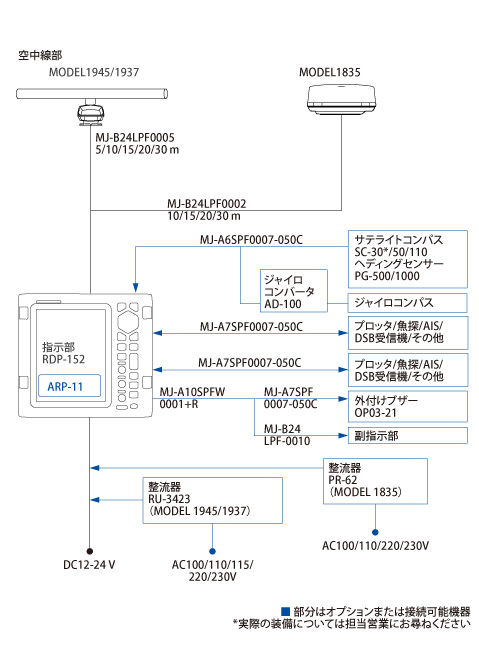

系統図
