GPS. 海图标绘仪

GPS/WAAS 彩色海图标绘仪 型号 GP-3700

方便易用, 全功能标绘仪

功能

  • 用户自定义按键

    您可以通过用户自定义按键创建菜单快捷键。离开码头前对菜单进行自定义设置,以保证操作更快速、更轻松、更直观。屏幕快照功能允许您在返航后回顾过去的数据和状态。
  • 12.1 英寸大屏幕显示器

    更大的 IPS 液晶显示屏,具有独特的清晰度和更宽广的视角,可实现出色的可读性。
  • 巨大的存储容量

    GP-3700 系列最多可以存储:30000 个本船轨迹点, 10000 个 TT/AIS/综合/GPS 浮标点,30000 个标记/线条,还可以记录航路点和航线。
  • 多种显示模式

    GP-3700 系列可以提供并显示多种模式的导航数据。所有显示模式均可通过点击 “DISP”键进行切换。海图、指南针、卫星信息,还可以根据自己的喜好选择鱼探仪*并进行自定义设置。
    *与 GP-3500/3500F 比较
  • 撤销/重做功能

    按一下“撤消”键可以返回标记和线条删除和绘制操作的上一步操作。“撤消”键可以返回操作,“重做”则可以恢复上一步操作。可以从直接功能键菜单中设置 “重做”功能。
  • 易用 USB 端

    USB存储器(本地提供)可以连接至前面板。存储的数据可以用于改装、服务审查并记录您的导航标记。

规格

显示单元

类型
12.1 英寸 IPS 彩色液晶显示器
屏幕分辨率
600 (H) x 800 (V)、SVGA
显示模式
海图、指南针、卫星信息

GPS / SBAS (WAAS/EGNOS/MSAS)

接收类型
GPS:12 个频道、12 颗卫星、平行跟踪SBAS:2 个频道
接收频率
1575.42 MHz
定位精度
GPS:不超过 10 米,(2drms,HDOP≦4)
DGPS:不超过 5 米,(2drms) 需要可选套件
SBAS:不超过 7 米,(2drms)

绘图仪

电子航海图
MapMedia 矢量海图
存储器容量
990,000 个点 (记录存储器 1 存储块 + 10 存储块)
显示范围
0.025 至 1,024 NM (赤道地区)

其他

防水等級
天线单元: IP56
显示单元: IP22
电源
12-24 VDC、2.5-1.3 A
尺寸
351 (H) x 339 (W) x 179 (D)
重量
4.6 kg

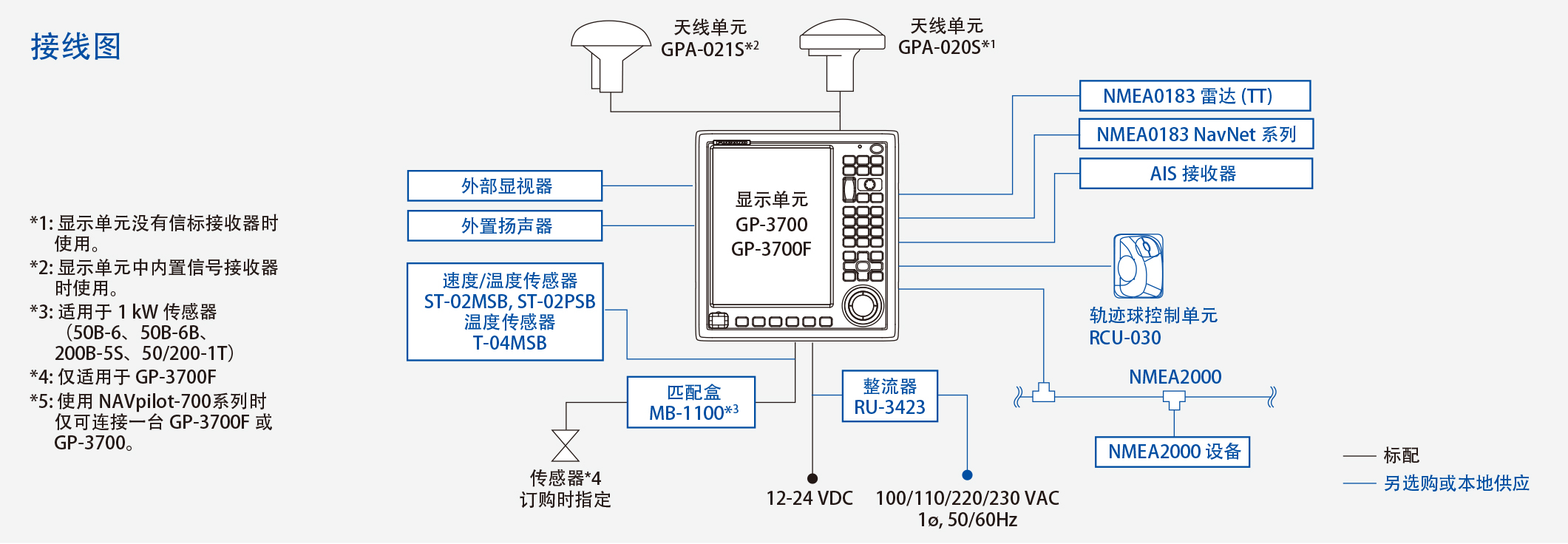

连接图

相关文档

* 规格如有更改,恕不另行通知。
