多普勒声纳潮流计 型号 CI-88

功能

• 三波束系统，减少潮流探测错误

• 以三个选定的深度水层连续显示潮流速度和方向

• 在深水位时，接入外部GPS和电罗经可以显示真实潮流

• 可在屏幕上测绘潮流速度/方向和船只轨迹，以提供较大区域的潮流观察

• 高清晰 10.4 英寸彩色液晶显示屏

• 可在屏幕上测绘潮流速度/方向和船只轨迹，以提供较大区域的潮流观察

• 高清晰 10.4 英寸彩色液晶显示屏

视频案例

•
  潮流向量
•
  轨迹
•
  回波级别
•
  文本
•
  船速
•
  潮流日志

规格

一般

显示单元

10.4" TFT彩色液晶显示器, 640 x 480 像素

流量

0.0〜9.9 kn

测量精度

水流：船只速度的 ± 2% + 0.2 kn
船速：± 1% + 0.1 kn

朝流层数

三个波束

深度范围

对水测量模式：2米至水深的75%，最多 100米
（在对地跟踪模式中，需超过水深 10米。在对水跟踪模式中，需超过水深 40米）
对地跟踪模式：3 至 200米

频率

288 kHz

防水等級

显示单元：IPX0（IEC 60529）
控制单元：IPX2（IEC 60529）
收发单元：IPX0（IEC 60529）

供电

DC24 V、2.5 A

尺寸

327（H）x 290（W）x 171（D）

重量

显示单元和控制单元：6.0 kg
收发单元：12.0 kg
传感器：带10米线缆 6.1 kg
　　　　带20米线缆 8.9 kg
接线盒：2.0 kg

设备列表

标准

• 显示单元
  MU-100C或黑盒箱（自定义显示器） 1 个
• 控制单元 CI-6888
  1 个
• 收发单元 CI-8810
  1 个
• 传感器 CI-8840-1（带 10 米电缆）
  1 个
• 钢制船体 TFB-5000 CI 的贯穿船体软管
  1 件

选用

• 收发 - 接线盒电缆 Z-6FVNV-SX-C，5/10/15/20/30 米

• 显示 - 控制单元电缆 66S1239-0，5/10 米
• 传感器罩壳 CI-820/821/822/823

• 接线盒 CI-630

• 传感器 CI-8840-2（带 20 米电缆）


连接图

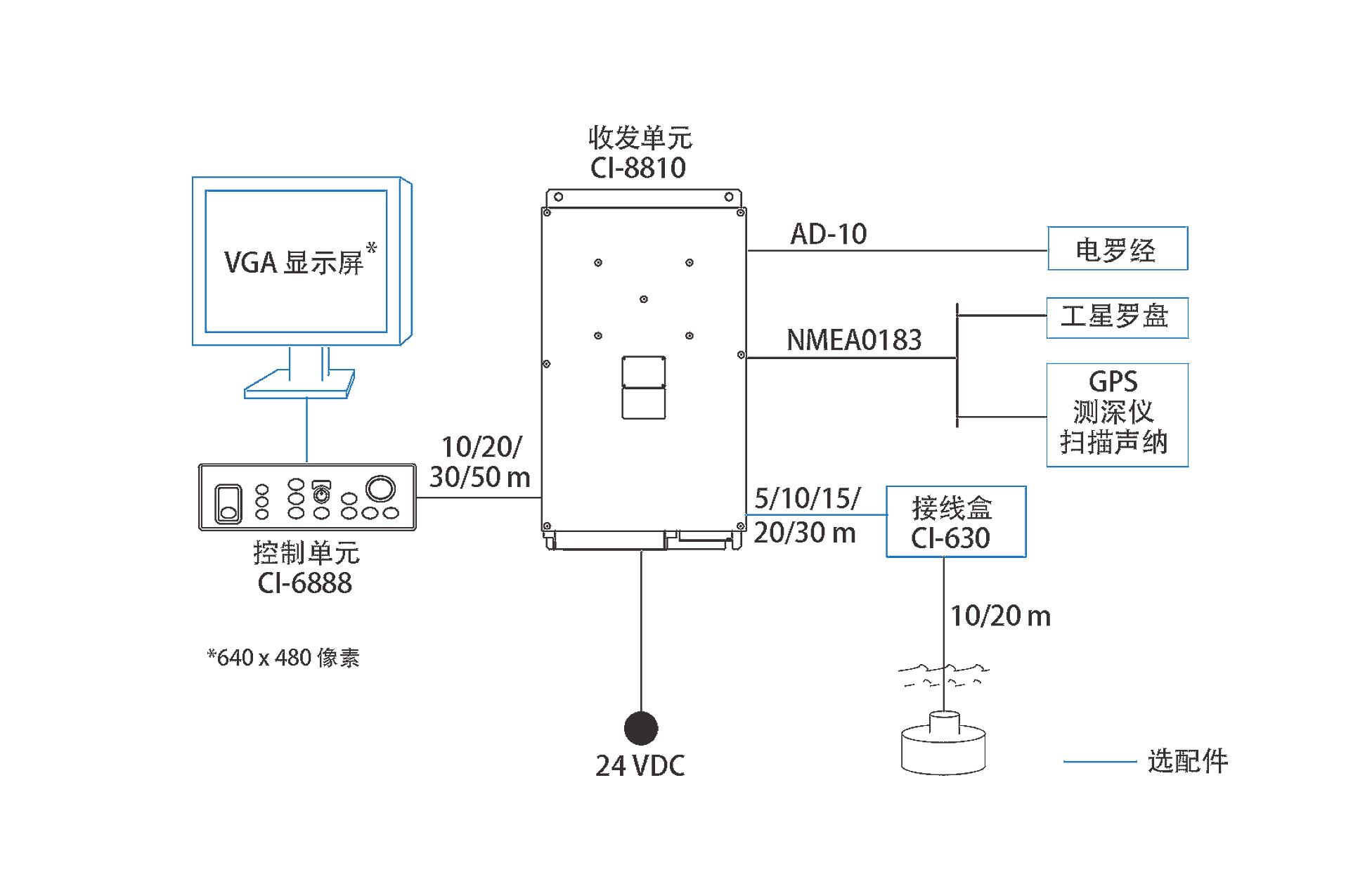

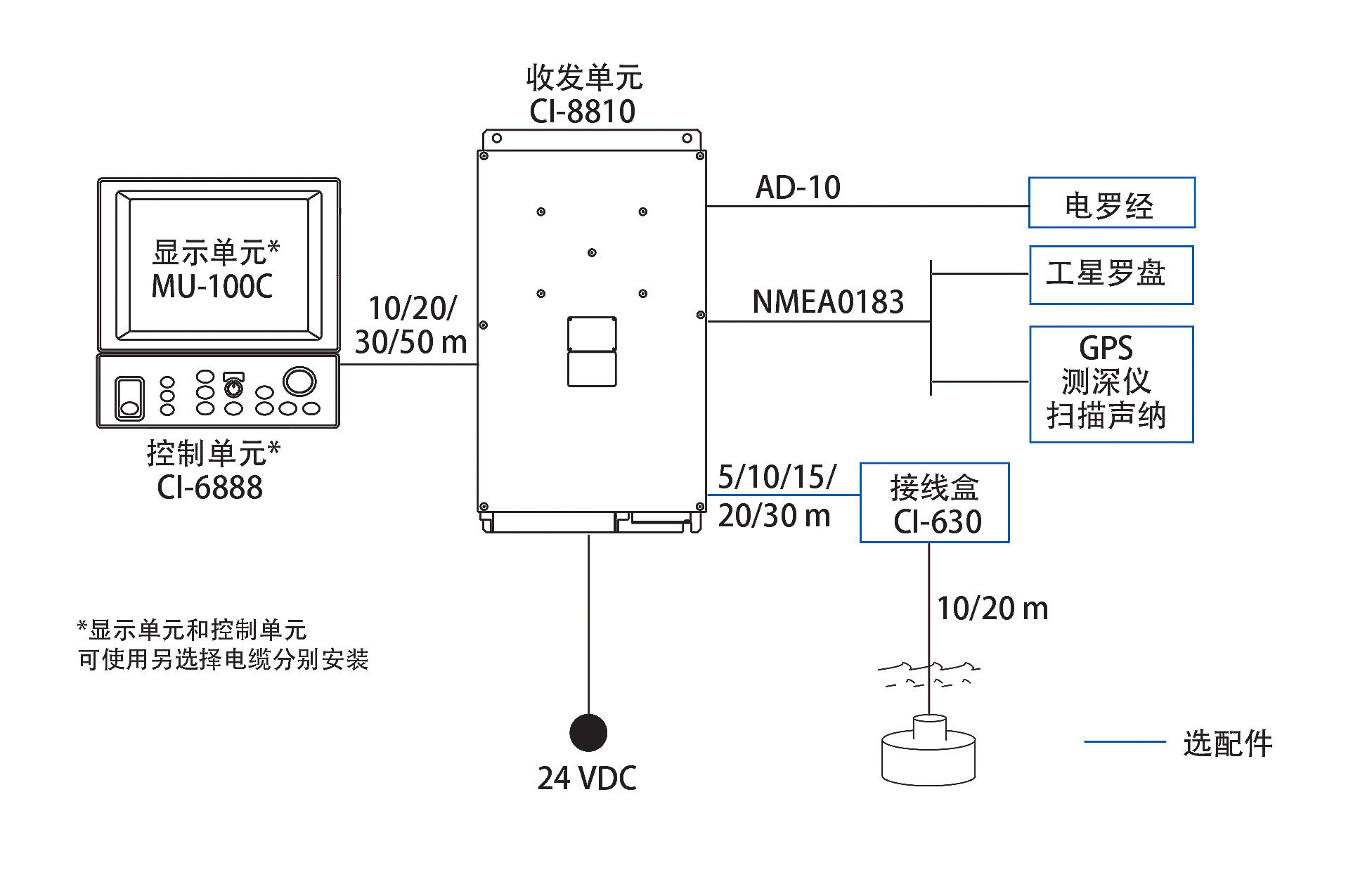

标准配置（标准液晶显示器） 黑盒配置（自定义显示器）

相关文档

• 型式 CI-88产品目录
  (最後更新: 2020年4月20日)
