GPS/GNSS天线

GNSS多模天线（授时用） 型号 AU-217

接收GPS、GLONASS、Galileo和QZSS信号
非常适合在城市、各种天气、干扰等恶劣环境中使用

AU系列是GNSS天线产品，用于授时和时间同步，一般安装在建筑物上。
它具有优良的耐候性和抗干扰特性，并具有过滤对GNSS接收机有不利影响的无线电波（如广播和卫星通信的无线电波）的功能。
AU-217支持多星座，可以接收来自美国GPS，俄罗斯GLONASS，欧洲Galileo和日本QZSS的信号。
与支持这些卫星系统的GNSS接收机配套，适合在天空视野受限的城市地区使用。

新产品：双/单频GNSS天线，具备更高精度和稳健性，请点击这里AU-500/300

授时用途

功能

  • 支持更长的天线布线

    40dB高增益，电源电压范围（2.5V至16V）

  • 符合IP67标准的防水防尘规范

  • 使用TNC连接器连接

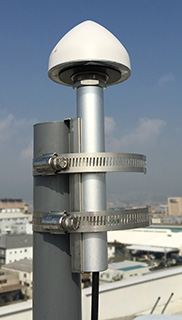

  • 安装辅助工具，方便固定在建筑物上（选配）

    正确安装GNSS天线可以使GNSS接收机发挥其应有的性能，并防止接收不良。
    以下为适用于该天线的安装辅助工具

    天线安装辅助工具（CP20-01111和PM-001）

  • 同轴避雷器，保护GNSS接收机免受雷电浪涌的影响（选配）

    在不允许运行中断，如基础设施等用途上使用。
    可以防止直击雷电浪涌和感应雷电浪涌，并通过适当的接地提供最佳的雷电浪涌保护性能。

    同轴避雷器（TVA-03C/TVA-03V）

  • 推荐产品

    GNSS授时模块(GT-87/GT-88)
    GNSS标准频率发生器(GF-87/GF-88系列)

规格

一般

频段
1575 ～ 1606MHz
极化波
右旋圆极化波
天线增益
4.25 dBi或更高（90度仰角）
-3 dBi或更高（10度仰角）
输出阻抗
50 Ω
前置放大器增益
40±2dB
噪声指数
2.5dB Typ
VSWR
<1.5:1 (@LNA output)
供电电压
DC 2.5V ～ 16V
消耗电流
20mA或以下（85°C）
工作温度
-40 ～ +85℃
储存温度
-40 ～ +85℃
工作湿度
97%RH 以下
防水性
IP67
质量
约150克
连接器
TNC(J)

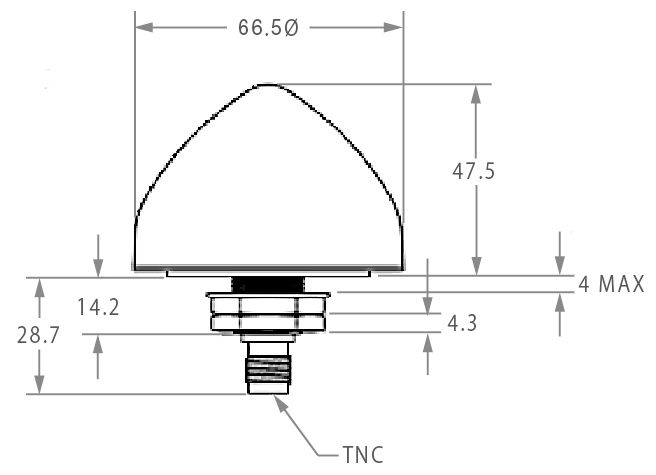

外寸图

下载 （资料，软件）

GPS/GNSS产品相关资料和软件下载 (规格书英文版及评估软件)


AU-217内容下载

  • GNSS Antenna Installation Procedure
  • Hardware Specifications (Surge Protective Device)

下载页面

联系方式

经销商查询 详情请咨询当地经销商

* 规格如有更改,恕不另行通知。
