全周型カラースキャニングソナー 型式 FSV-85/85L MARK-2

特長

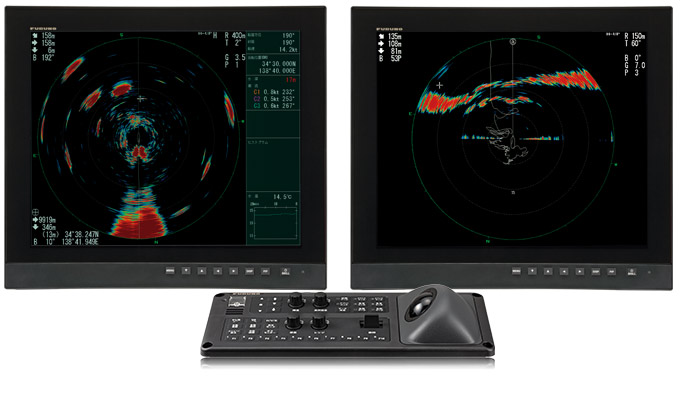

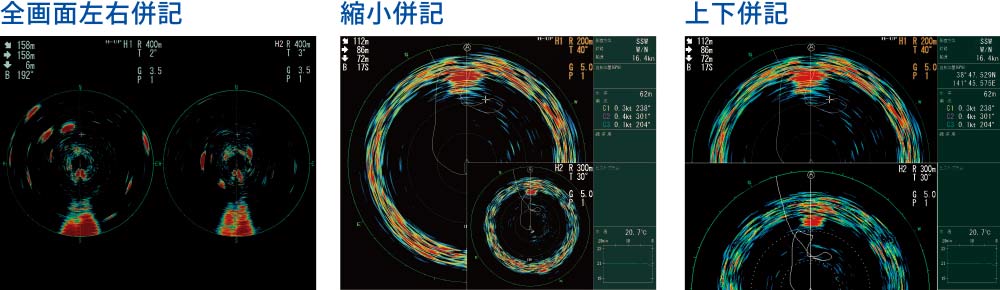

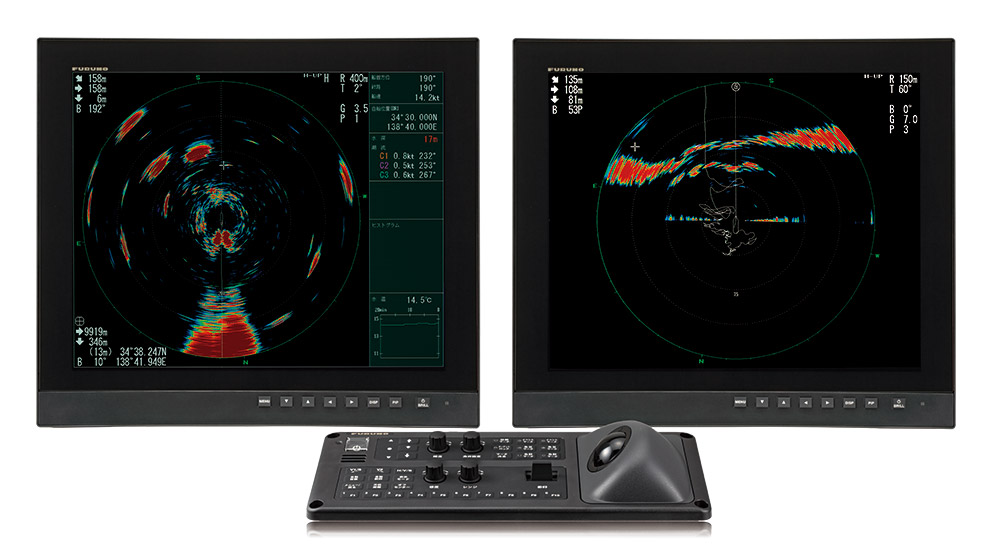

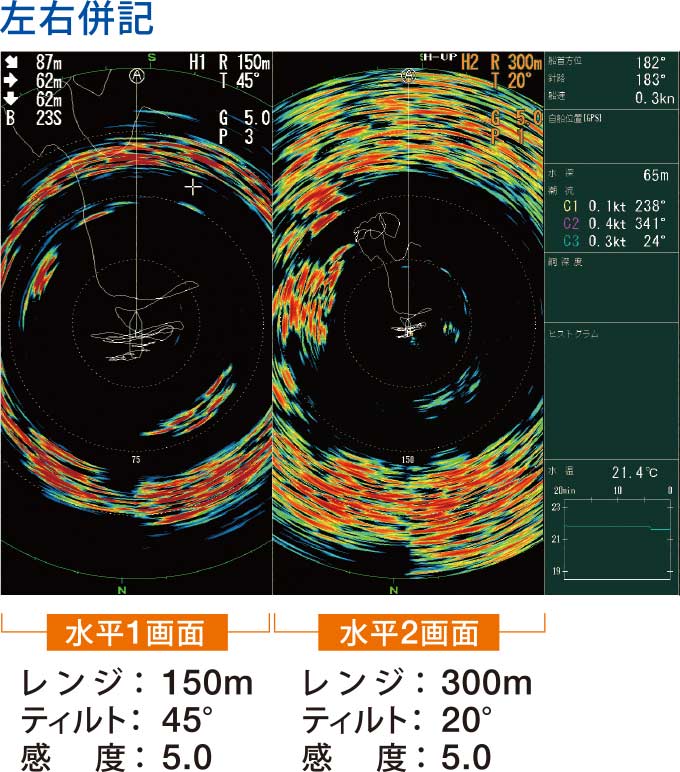

• 水平2画面併記

  設定の異なる水平探知を同時に2つ併記できます。異なるレンジやティルトで探索することで、2台のソナー装備と同等の効果を発揮。

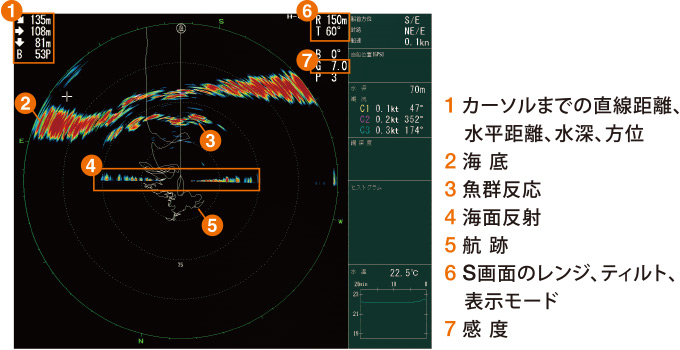

• 水平断面探知が可能なＳ画面

  半周型ソナーの探知方法である水平方向180°の断面探知が可能。また、半周型ソナーの探知映像と全周型ソナーの探知映像を1つの画面上、または、デュアルディスプレイにそれぞれ表示でき、大画面で同時に確認できます。





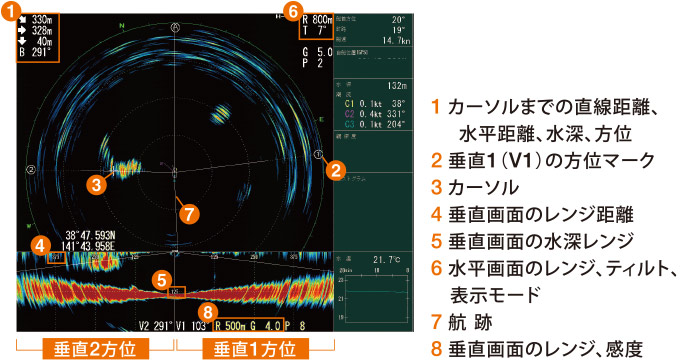

• 同時2方位　垂直断面探知

  好評な従来機採用の垂直２方位併記（このクラスのソナーでは世界初）を継承。任意方向の垂直断面探知（0～90°）を1方位、または、2方位併記できます。垂直2方位併記では、同時に2つの魚群比較も可能です。





• 高分解能で遠距離探知を実現！

  高感度素子の採用とフルノの新技術の組み合わせにより、高分解能を維持しつつ、これまでよりも遠距離探知を実現しています。

• ターゲットロック機能で、魚群追尾が可能 （船速、方位データの入力が必要）

  自動で魚群反応を追尾し、自船から魚群までの距離や深度、魚群の移動速度・方位を演算表示します。目的の瀬などを固定位置として追尾することも可能です。

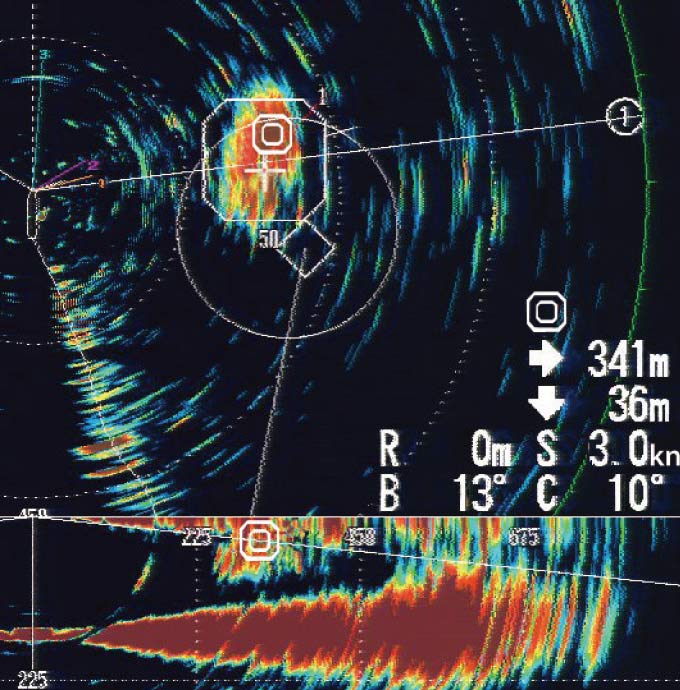

  魚群反応にターゲットロックマークを打つことで、その魚群までの距離や水深、魚群の移動方位や速度を数値で表示します。

• 投網の判断に貢献する、“魚量マーク”と“ヒストグラム”表示

  ターゲットロックとの連動で、ターゲット魚群の量を表示。投網の判断に効果を発揮します。

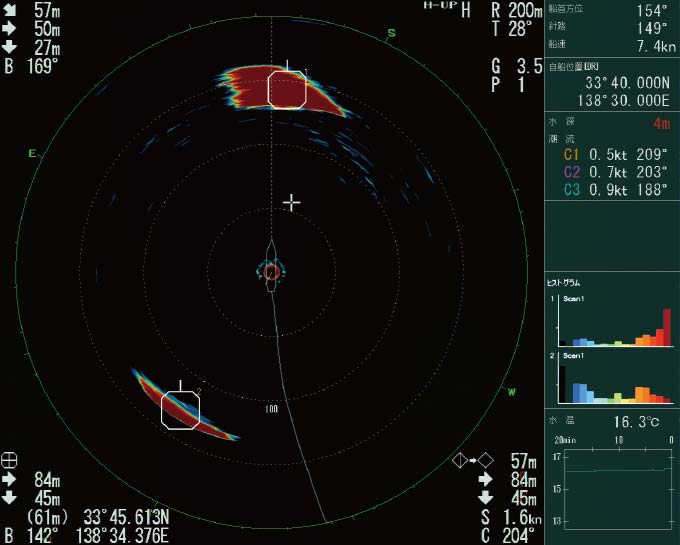

  魚量マークを、一画面上に2つまで打つことができ、それぞれの反応をヒストグラムとして表示。魚量の判断に有効です。

• 映像をクリアにするオートフィルター

  高速航行時（耐用船速18kn）でも安定した魚群探知が可能。さらに、他船のプロペラノイズや干渉も抑えることができます。

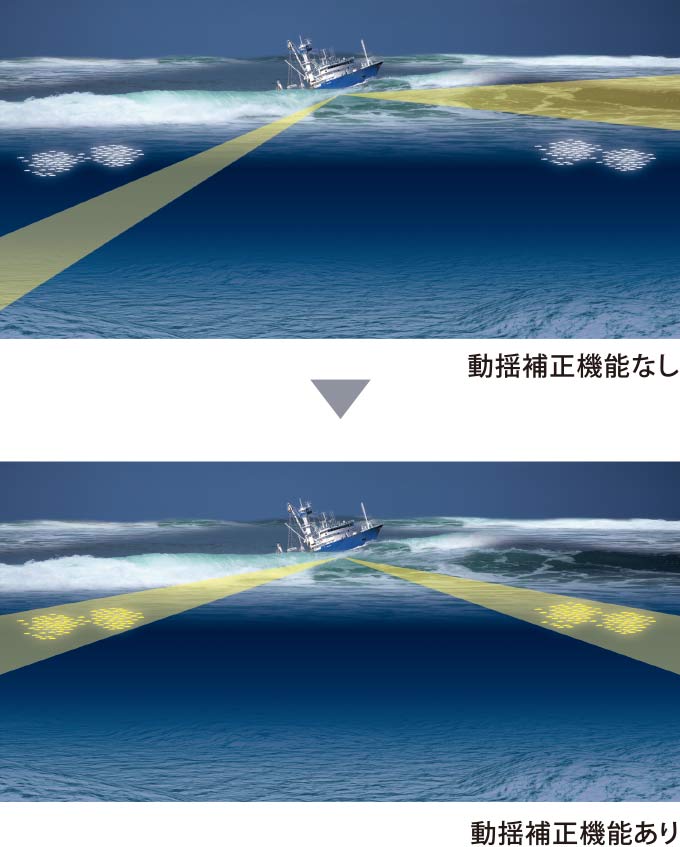

• 動揺補正機能を採用

  動揺補正機能で、ローリング、ピッチングによる影響を補正。時化時でも、瀬や魚群の安定した探知が可能です。

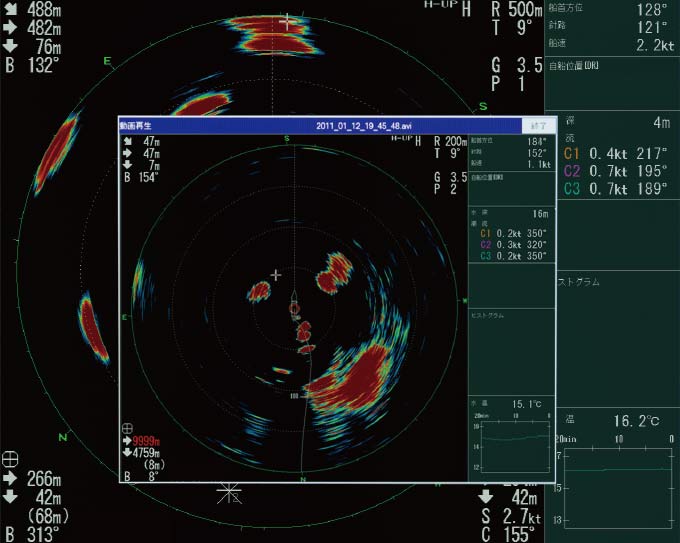

• ソナー映像の保存・再生機能搭載

  投網判断時におけるソナー反応の保存など、映像を静止画で共有・継承できます。ソナーを活用した技術・ノウハウの継承に効果を発揮します。



  収録映像は、ポップアップ画面にて再生されます。

• “漁労設定ダイヤル”と “機能キー” “メニュー編集機能”のフル活用で、さらに操作性向上！

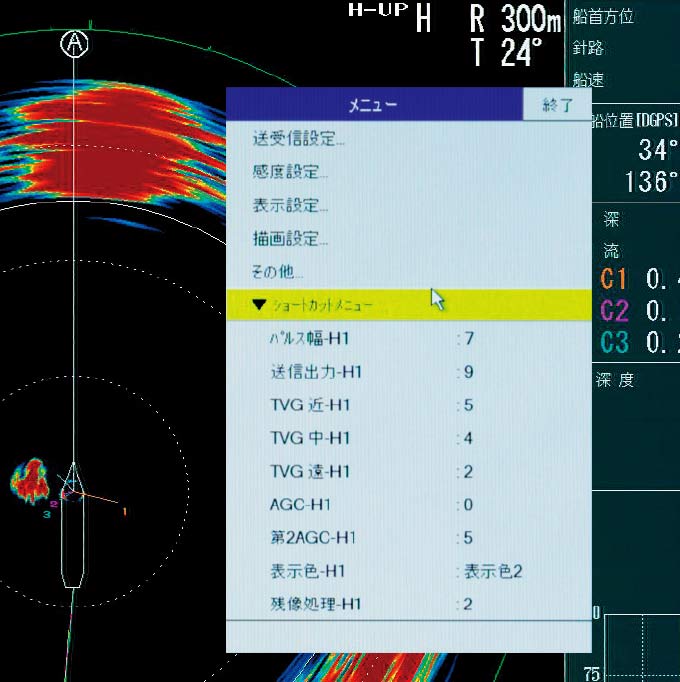

  異なった漁ごとに設定画面を呼び出す場合などに便利な“漁労設定ダイヤル”（10種類）。ダイヤル操作で簡単に呼び出せます。また、よく利用するメニュー設定をワンプッシュで呼び出せる“機能キー”（10種類）と、メインメニューに頻度の高い項目を割り当てる“メニュー編集機能”（20個）など、操作性の向上を最大限に考慮した設計となっています。





  メインメニューによく利用するメニュー操作を登録することで、操作性が一層向上します。

• 簡易操作部と専用リモコン、小型スイッチボックスをオプションで用意

  USB接続で使える、市販のワイヤレスマウスも活用可能とし、ユーザーの様々な操作方法にお応えできます。専用リモコンは有線と無線の 2種類を用意しており、無線リモコンはBluetooth®接続で最大4台まで利用可能です^※1。また、操作部から電源ボタン、上下動ボタン、スピーカー部のみを取り出した小型スイッチボックスを新たにラインナップ。本体から離れた 場所から送受波器の上下動操作を行うことを可能にしました。

  ※1 Bluetooth®アダプタは現地手配が必要
  ※2 オプション

  簡易操作部^※2
  型式：FSV-853


  リモコン（有線）^※2
  型式：FSV-854-MK2


  リモコン（無線）^※1※2
  型式：SCU-001


  小型スイッチボックス^※2
  型式：SCU-003


• コンパクトな操作部と分割ユニットの採用で、装備方法自由自在！

  小型化を実現した操作部に加え、表示部、制御部それぞれ別ユニットで構成しているため装備方法も自在。わずかなスペースにも取り付け易い設計となっています。

• 2画面使えて瞬時に判断！

  優れた映像処理技術の搭載により、多彩な映像表現。瞬時の判断に大きく貢献

  2つのディスプレイへの分割表示も可能。それぞれ独立した表示をフル画面で見ることができます。フル画面での探知は、瞬時の判断に大きく貢献します。また、当社製ディスプレイ（型式：MU-192HD）と接続すれば、標準操作部から画面輝度が調整可能です。



仕様

総合

周波数

70 kHz または 80 kHz

表示レンジ

60 〜 2000 m、17段階

電源

制御部

DC12-24 V: 4.0-2.0 A

送受信装置

AC100/110/115/220/230 V：15A、1Φ、50/60 Hz

整流器

AC/DC電源ユニット（オプション）
PR-241：AC100-230 V、単相、50/60 Hz

上下装置

AC200-220V：4 A 以下、三相、50/60 Hz

環境条件

使用温度範囲

制御部/操作部：-15℃ ～ ＋55℃
リモコン/小型スイッチボックス：-15℃ ～ ＋55℃
送受波器：-5℃ ～ ＋35℃
その他：0℃ ～ ＋50℃

相対湿度

93％以下（＋40℃）

防水性

操作部：IP22（パネル）、IP20（筐体）
制御部：IP22
送受波器：IPX8、送受信装置：IPX0
接続箱/上下装置（送受波器以外）：IPX2
リモコン：IPX4（FSV-854-MK2）、IP56（SCU-001）
小型スイッチボックス：IP56（前面）、IP22（背面）
送受信装置/その他：IPX0

その他

質量

操作部：約 3.5 kg
制御部：約 15 kg
上下装置（800 mm）：380 kg、（1100 mm）：400 kg ※タンク含まず
送受信装置：95 kg
リモコン（有線）FSV-854-MK2：約 0.76 kg
リモコン（無線）SCU-001：約 0.14 kg
小型スイッチボックス（SCU-003）：約 0.2 kg

構成品

標準品

• 操作部（ケーブル10 m） 1
• 制御部 1
• 送受信装置（FSV-85-MK2/FSV-85L-MK2用） 1
• 上下装置 1
• 振動子ケーブル延長キット（5/15 m、FSV-85L-MK2 用） 1
• 工事材料 1
• 予備品 1

オプション品

• 整流器 PR-241
• 操作部 FSV-8501-MK2（ケーブル5 ｍ または 10 ｍ）
• リモコン FSV-854-MK2/SCU-001
• 小型スイッチボックス SCU-003
• ケーブル 5P、100 m
• 工事材料 LAN ケーブル10/15/30/40/50/100 m
• 格納タンク 鉄製、FRP製
• アタッチメントキット OP10-30
• 簡易操作部 FSV-853

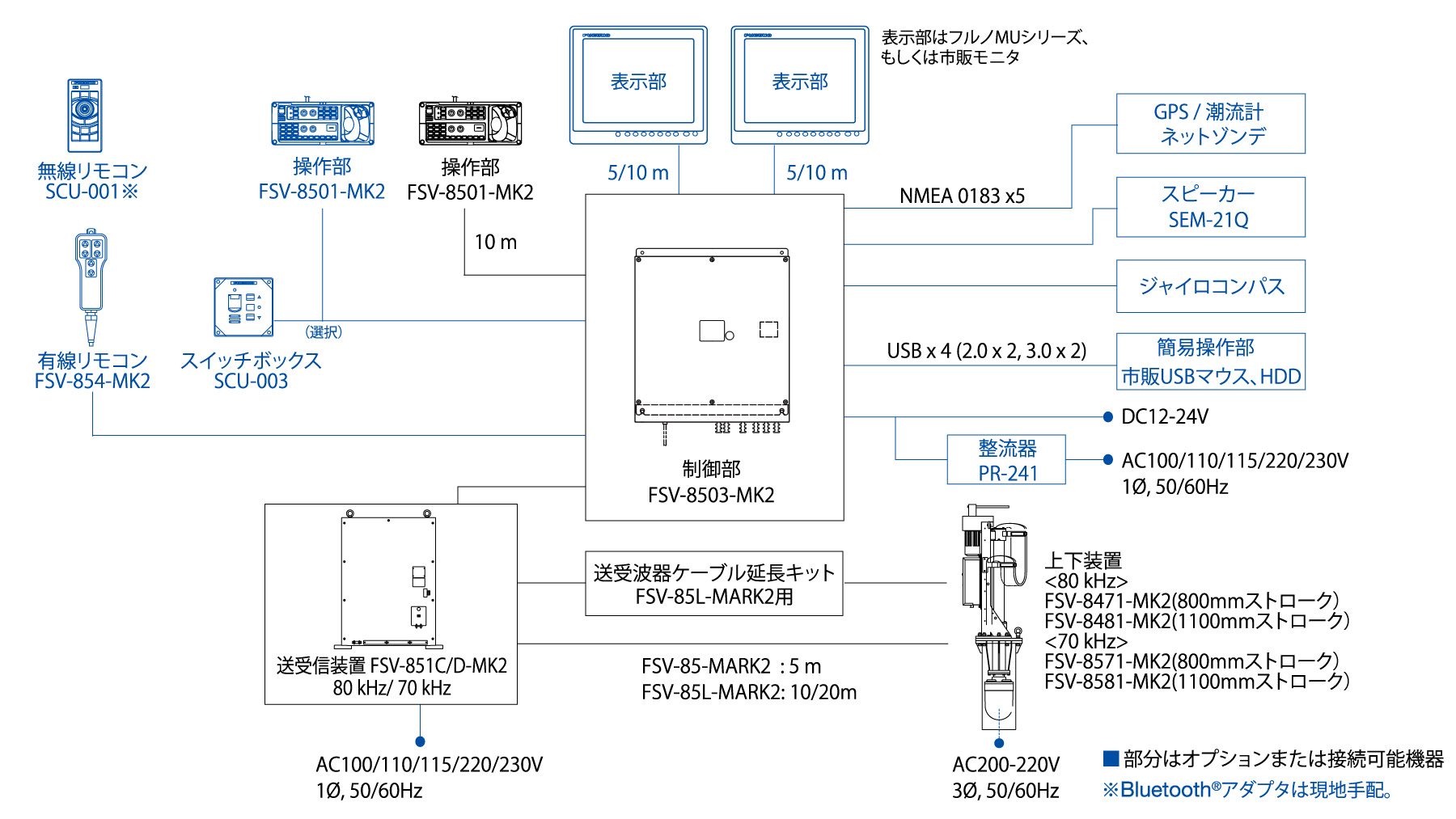

系統図
