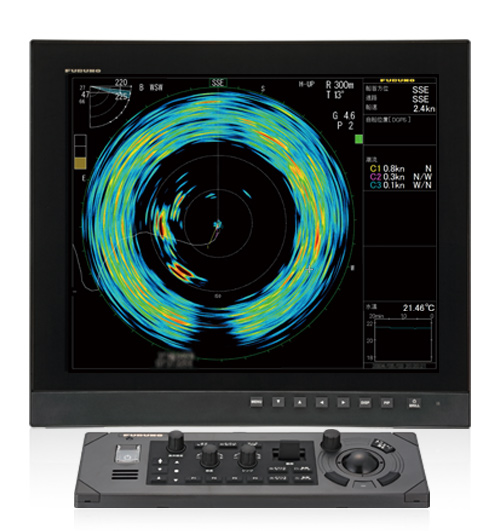

全周型カラースキャニングソナー 型式 CSH-10 NEW

姿勢センサー標準搭載！荒天時にも安定の探知性能！

全周型スキャニングソナー CSH-10は自船周囲全方向の水面下の状況を瞬時に捉え、魚群や海底、投下した綱など、海中の様々な状況把握を容易にします。85 kHz高周波送信により瀬付き・底付き魚群を判別できる探知性能を備えていることに加えてシャープなビーム幅は表層魚群の探知に有効です。また、姿勢センサーを標準搭載したフルノ独自のビームスタビライズ技術により、荒天時においても安定した映像表現を可能にしました。

漁船
ブラックボックスタイプ(モニター別売) VIDEO 出力

関連コンテンツ

特長

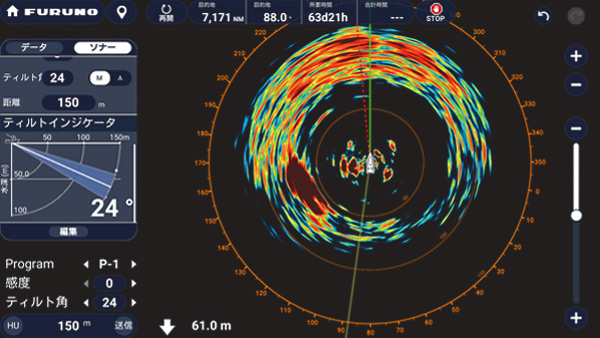

  • 新機能「ティルトインジケータ」を追加

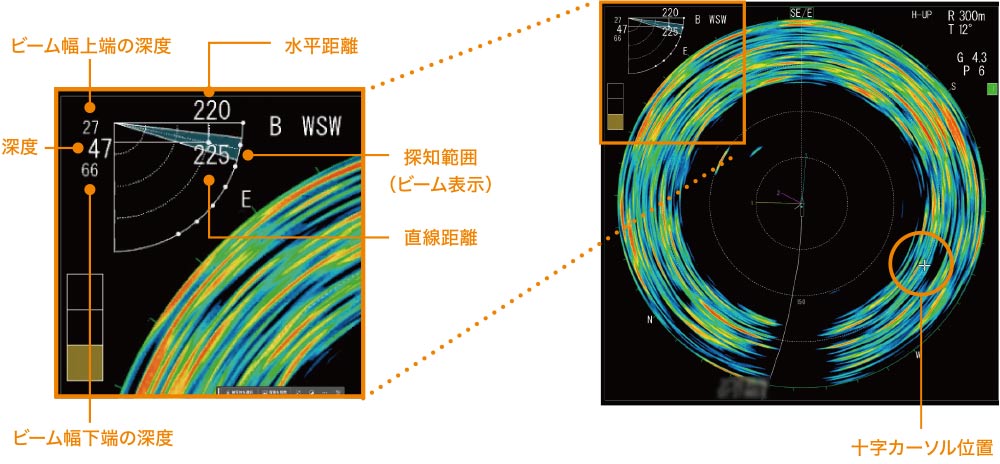

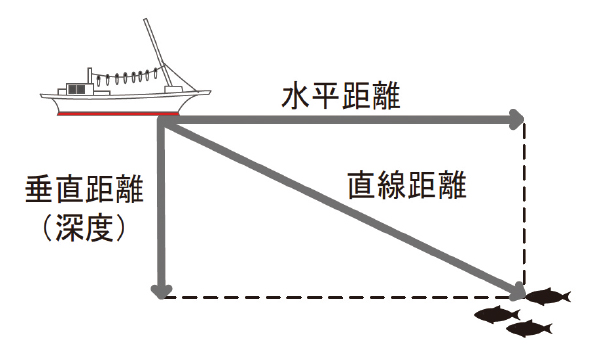

    新たに表示画面左上にティルトインジケータを設けました。ティルト角、カーソルまでの直線／水平／垂直距離、ビームの探知範囲、ビーム幅上端、下端の深度を表示するため、直感的なエコー位置の認識が可能です。

  • 遠距離探知性能の向上

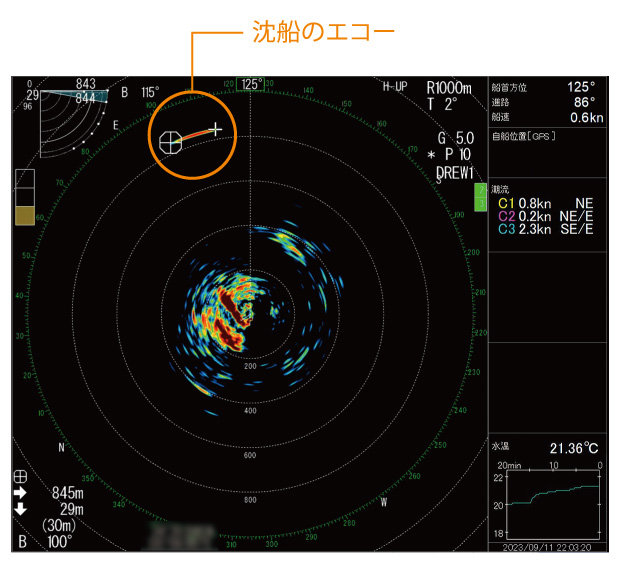

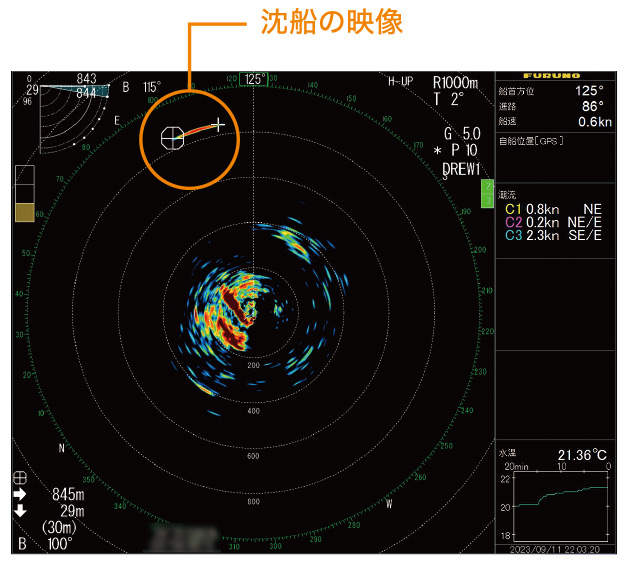

    従来よりもさらに遠距離から魚群や構造物を捉えることが可能です。こちらの映像では約850 m先の沈船を捉えています。姿勢センサー搭載により、遠距離探知の性能も旧モデルと比べて2割程度向上しています。

  • 安定した探知を実現する「ビームスタビライズ機能」を採用

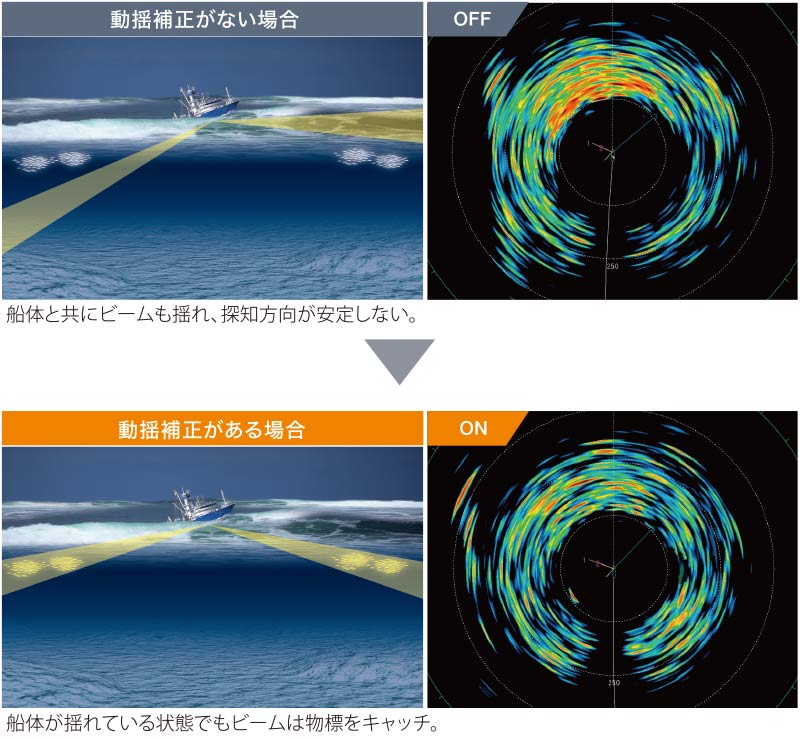

    荒天時には船体の横揺れによってビームの探知方向が安定せず、魚影や物標映像の表示に乱れが発生します。これを解消するためにCSH-10は姿勢センサーを標準搭載、フルノ独自のビームスタビライズ技術によってビーム角を自動的に指示した角度へ向かうよう探知ビームの動揺を補正します。これにより、時化時でも瀬や魚群の安定した探知を可能にします。

  • 優れた分解能で海中をより高精度に捉える

    不要な雑音を取り除くオートフィルター機能により、鮮明な映像で魚群や海中の地形・構造物の見極めを容易にします。

  • 魚群情報をキャッチする新機能「魚量マーク」※

    魚量マーク機能を使って、二つの魚群反応の大きさを見比べることができます。
    ※ 船首方位データおよび船速/進路データ入力が必要です。

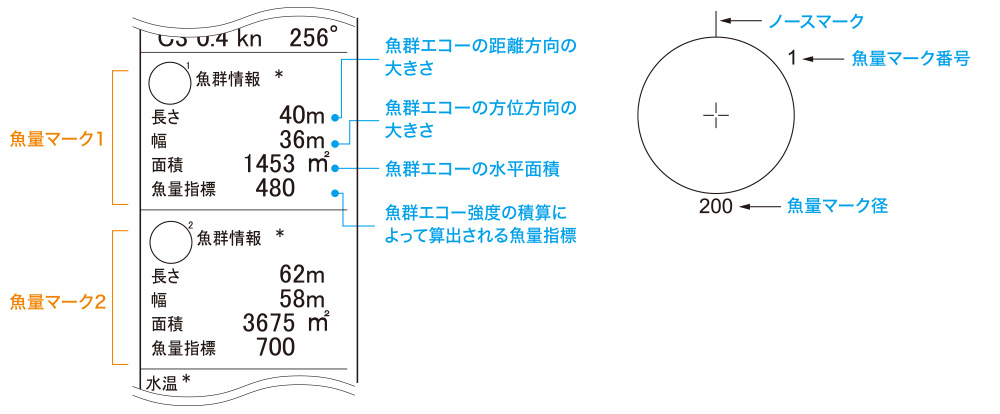

    魚量マークを投入すると、データ表示エリアに魚量マーク内の魚群情報を表示します。魚群情報には魚群の長さ、幅、面積、魚量指標値※を表示します。
    ※ 魚量指標値は魚量マーク内に表示される魚群エコーの面積から算出。

  • ターゲットロック機能で、魚群追尾が可能※

    自動で魚群反応を追尾し、自船から魚群までの距離や深度、魚群の移動速度・方位を演算表示します。目的の瀬などを固定位置として追尾することも可能です。
    ※ 船首方位データおよび船速/進路データ入力が必要です。

  • 記録や振り返りに便利な「エコーデータの収録・再生機能」

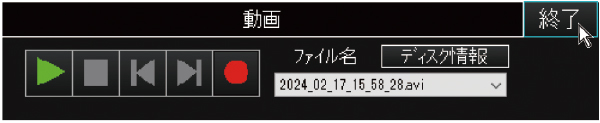

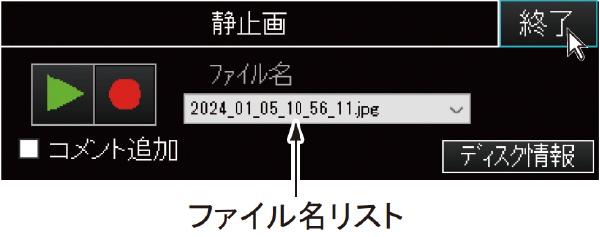

    残しておきたい映像を静止画または動画で保存することができます。保存先は内蔵メモリーまたは外部記録媒体※を選択可能です。保存したデータはメニュー画面から簡単に再生できます。
    ※ オプション手配

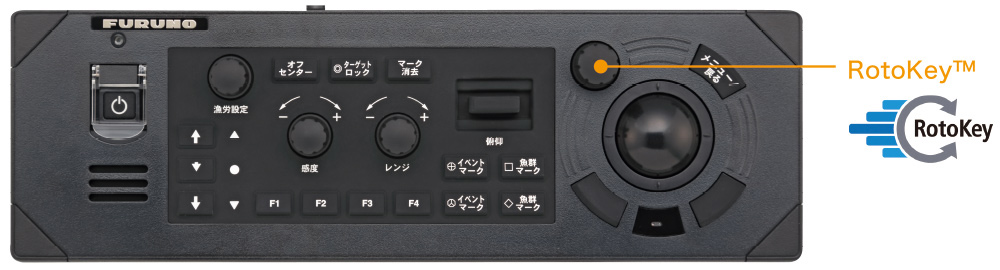

  • 新しい操作部

    操作部は旧モデルから一回り小さなサイズになり、装備しやすくしました。また、ファンクションキーやティルトレバー、感度・レンジツマミ、大型トラックボールはそのままに、新しくRotoKey™を具備しました。


    操作部
    型式：SCU-002

  • 離れた場所からでも操作を可能に（オプション）

    離れた場所からレンジやティルト角、感度の設定を簡単に行うことができる専用リモコン（有線）と（無線）の2種類※を用意しました。無線リモコンはBluetooth®接続で最大4台まで利用可能です。また、操作部から電源ボタン、上下動ボタン、スピーカー部のみを取り出した小型スイッチボックスを新たにラインナップ。本体から離れた場所でも送受波器の上下動操作を可能にします。
    ※ オプション品

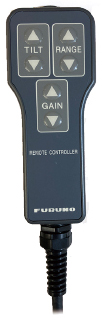

    リモコン（有線）※
    型式：FSV-854-MK2
    リモコン（無線）※
    型式：SCU-001
    小型スイッチボックス※
    型式：SCU-003

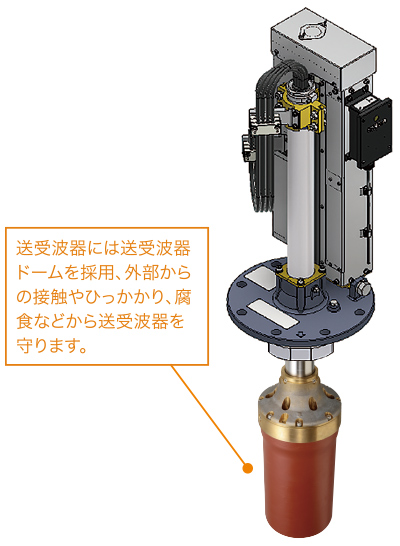

  • 「送受波器ドーム」採用により「上下装置」耐用速度が向上

    上下装置は400/600 mmストロークの2種類をご用意しています。高速上下動機能により上昇/下降時間は400 mmストロークで7秒、600 mmストロークで10秒を実現します。耐用船速は常用20 kn、動作中18 knで、旧モデルから2 kn向上しました※。
    ※ 高速船（25 kn以上で走行可能な船）に装備する場合は格納タンク前方にフィンを設ける必要があります。また小型FRP船にはオプションのフェアリング（FRP船）をご使用いただく必要があります。

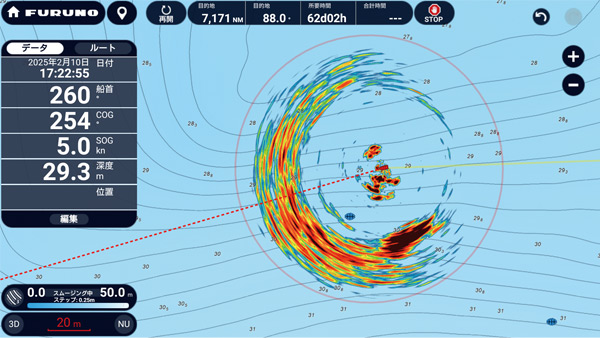

  • 操業データを活用して漁業効率を高める船舶向けデータ収集システム「漁視™ダイアリー」（ウェブアプリケーション）と連携可能※

    ※ 別途契約が必要です。

    漁視™ダイアリー詳細はこちら

仕様

総合

スキャン方式
フルデジタルビーム形成方式
周波数
83.5 kHz（81.5～85.5 kHzの範囲で選択可能）
レンジ
50、100、200、300、400、500、600、700、800、900、1000、1100、1200、1400、1600、2000 m

表示

画面タイプ
SXGA（1280 x 1024）
表示色
スキャン映像32色、マーク6色
方位表示モード
ヘッドアップ、ノースアップ※、コースアップ※
※ 外部センサー接続が必要
付加機能
干渉除去、残像処理、ノイズリミッタ、色消し、自動追尾、自動格納、魚群アラームなど

送受信装置

送信パルス幅
0.5～20 ms

上下装置

上昇・下降時間（全突出時）
7秒（400 mm）、10秒（600 mm）
耐用船速
最大20 kn、上下動作時18 kn
ストローク
400 mmまたは600 mm

電源

制御部
DC12-24V、4.0-2.0A
送受信装置
DC24V、7.2A以下
上下装置
DC24V、10A以下

環境条件

使用温度範囲
制御部/送受信装置：-15℃ ～ +55℃
送受波器：-5℃ ～ +35℃
上下装置：0℃ ～ +55℃
操作部/リモコン：-15℃ ～ +55℃
小型スイッチボックス：-15℃ ～ +55℃
相対湿度
93％以下（＋40℃）
防水性
操作部：IP22（卓上）IP25（埋込）
制御部・送受信装置：IP22
上下装置：IPX2
リモコン：IPX4（FSV-854-MK2）
　　　　　IP56（SCU-001）
小型スイッチボックス：IP56（前面）、IP22（背面）

構成品

標準品

  • 制御部 1
  • 操作部 1
  • 送受信装置 1
  • 上下装置 1
  • 工事材料 1
  • 付属品 1
  • 予備品 1

オプション品

  • 操作部 SCU-002
  • リモコン 有線 FSV-854-MK2（ケーブル長：5/10 m）
    無線 SCU-001
  • 小型スイッチボックス SCU-003
  • スピーカー SEM-21Q
  • KB取付金具
  • SSD組品
  • 防水金物
  • FERRITE CORE（PR-241用）
  • AC/DC電源ユニット PR-241
  • 魚探インターフェイス VI-1100A
  • インターフェイスユニット IF-2550
  • NMEA信号ケーブル（5/10/15/20/30/40/50 m）
  • 制御部―送受信装置用ケーブル（10/20/30/40/50/60/100 m選択）
  • 制御部―表示部間ケーブル（5.3/10.3 m選択）
  • 工事材料
  • 格納タンク（鉄/FRP/アルミ）
  • フェアリング
  • 付属品

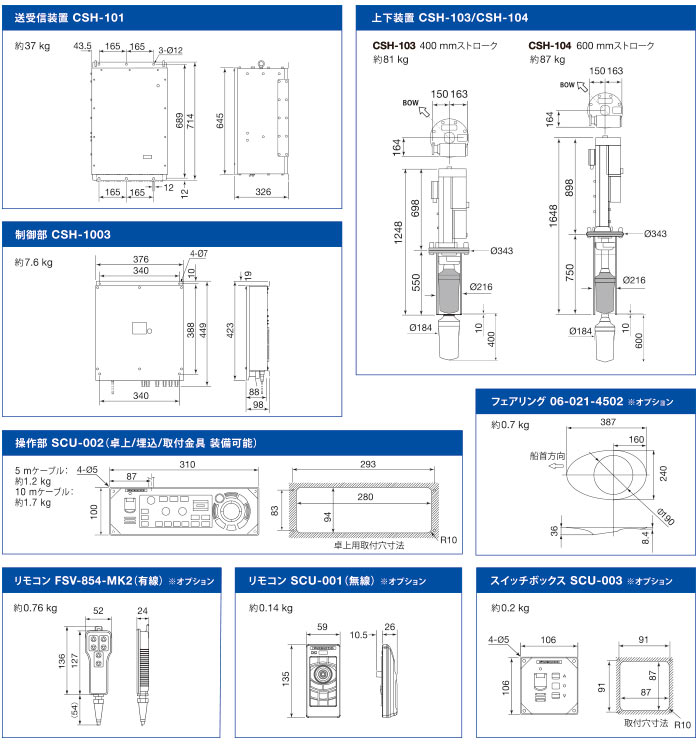

外寸図

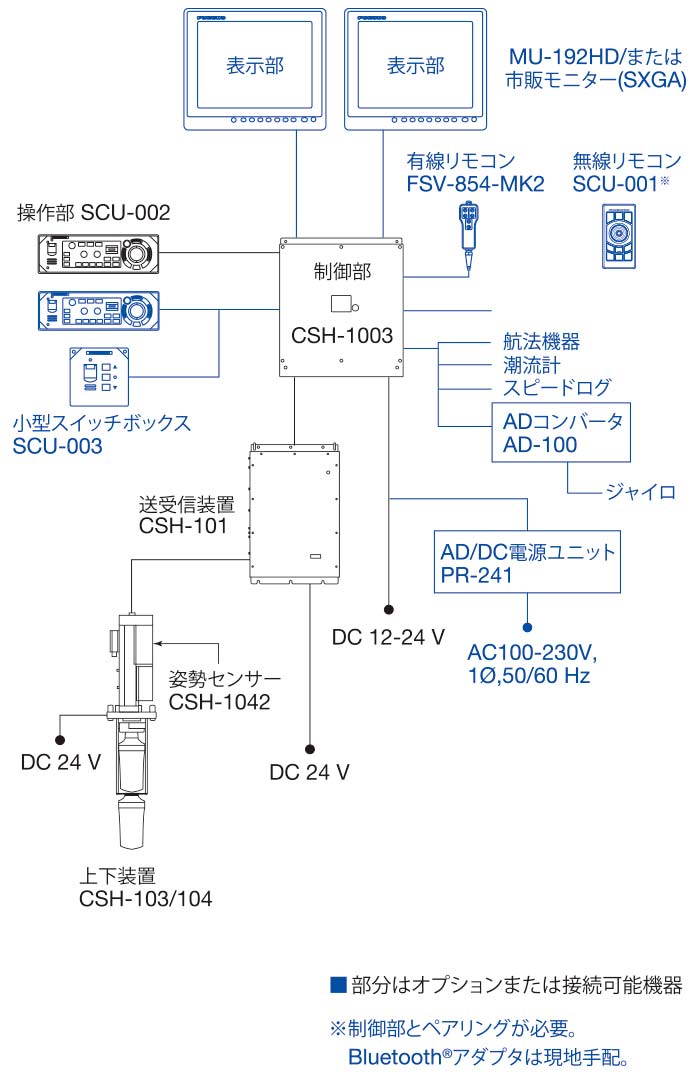

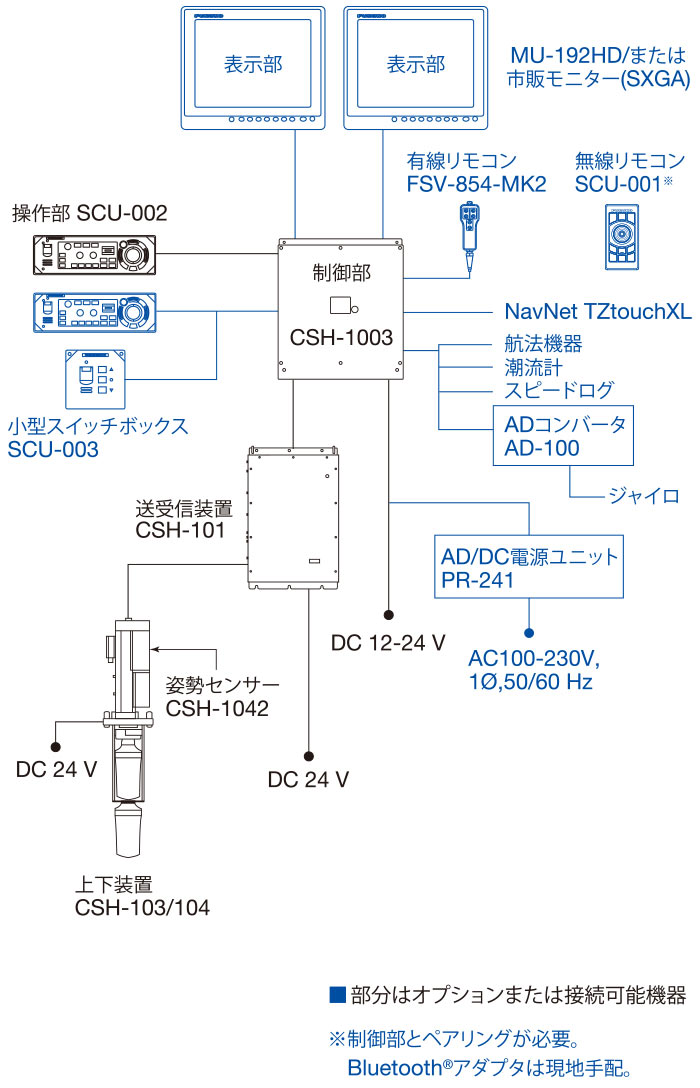

系統図
