卫星罗经 型号 SCX-20

功能

• 四天线设计可实现极高的精度

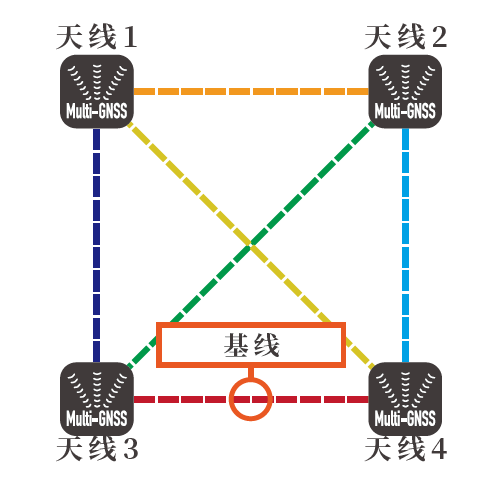

  SCX-20和SCX-21利用四个独立的GNSS天线实现灵敏的反应，为所有船舶电子设备的可靠性和艏向准确性设定了新的标准。传统来说，卫星罗经使用两个天线之间的一条基线计算艏向；SCX-20/21可以使用四个天线之间绘制的六条基线中的任何一条来计算艏向信息。

  SCX-20和SCX-21前所未有的四天线设计使它们能够及其精确的计算艏向、俯仰、侧倾和起伏信息。对于安装环境复杂的船舶，卫星视野有时候会受到阻挡，四天线的设计会是艏向精确性的完美解决方案。






• 为您的所有传感器提供卓越的精度

  SCX-20和SCX-21增强了船载设备的性能，如雷达、鱼探、声呐和自动舵。准确的艏向信息使您的自动舵保持良好的航向，在每次航行中节省时间，燃料和金钱；同时，精确的俯仰，侧倾和起伏信息稳定了许多声呐和鱼探的显示，即使在恶劣海况下也能准确显示。

  雷达/绘图仪

  当SCX-20或SCX-21连接到您的古野雷达时，可以获得真实的回波轨迹，帮助确定自己船舶的移动以及其他船舶的移动。准确的速度和艏向数据确保目标轨迹平滑准确地显示，不会出现锯齿状的外观。


  真实运动目标轨迹


  鱼探

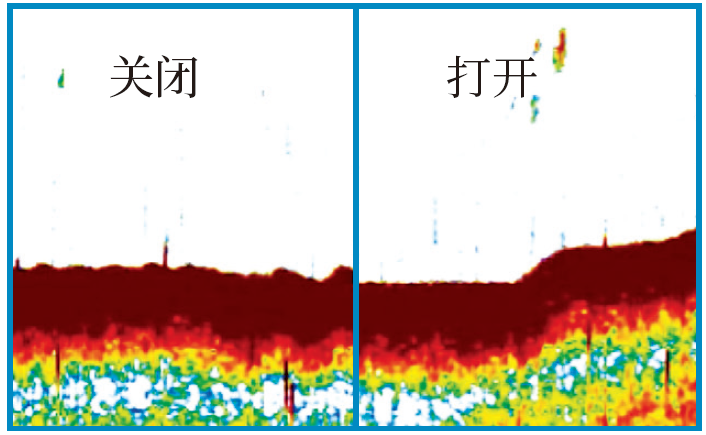

  即使在波涛汹涌的海洋中，SCX-20或SCX-21准确的起伏补偿也能使FCV-1150或NavNet Tztouch/Tztouch2/Tztouch3向您展示一个始终如一的海底图像，不受恶劣海况的影响。




  起伏补偿

  声呐

  准确的俯仰和侧倾信息使古野声呐系统即使在恶劣天气下也能在屏幕上显示稳定的图像。


  俯仰和侧倾补偿

• 雷达回波轨迹 ZIG-ZAG控制

  古野 SCX-20/21
  当连接到古野 SCX-20/21时，由于SCX-20/21具有惊人的精确度，雷达的回波轨迹保持稳定，清晰地描绘出精确的回波轨迹。



  公司 A
  A公司的卫星罗经无法保持稳定的艏向，使得回波轨迹几乎无法辨认。



  公司 B
  B公司的艏向精度波动+/-3°，更新较慢，导致回波轨迹呈宽锯齿状。



  公司 C
  C公司的艏向精度随更新速度的加快而波动+/-5°，导致回波轨迹不清楚、难以区分。





• 中继关键数据

  通过显示多个产品（包括NavNet TZtouch MFD、NAVpilot-300、FI-70和GP-39*）的关键信息，轻松连接现有Furuno系统，以提高您对自己船舶和周围区域的认识！初始设置可从NavNet系列MFD、NAVpilot-300和GP-39*完成。
  *仅SCX-21


  • 3轴速

  • 俯仰，侧倾，起伏

  • 转向率 (RoT)

  • 艏向 (HDG)




• 完美适用于NavNet TZtouch MFD、NAVpilot-300和WASSP*安装

  * 仅SCX-21

• 输出准确的时间、位置、艏向、对地航向/对地速度、转向率、 侧倾/俯仰/起伏三轴速度、空气温度和空气压力数据

• 雷达、声呐和导航前所未有的艏向精度

• 利用四个多重GNSS（GPS, QZSS, GLONASS, Galileo）天线

• 1.0度艏向精度、0.02节速度精度

• 轻质天线-仅1.0千克！

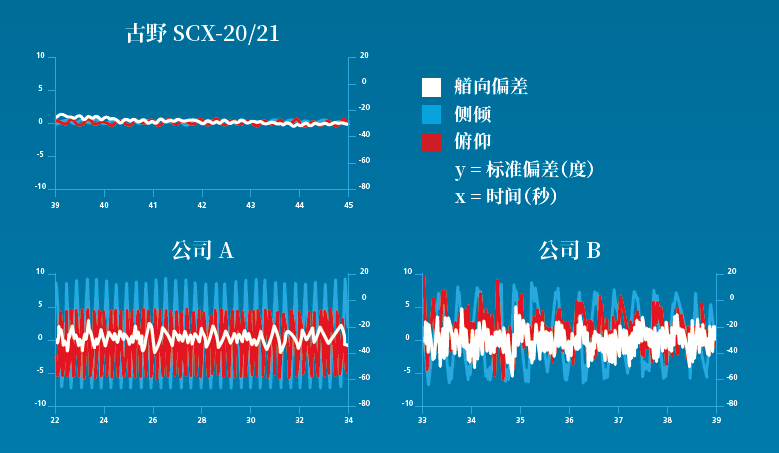

• 一个比较说明了一切



  试验条件:
  侧倾-振幅20°, 10秒周期
  俯仰–振幅10°, 6秒周期
  艏向-5°, 15秒周期
  标准–ISO22090-3（2015）

规格

一般

频率

1575.42 MHz (GPS/Galileo/QZSS/SBAS)
1602.5625 MHz (GLONASS)

追踪码

C/A代码 (GPS/QZSS/SBAS), E1B (Galileo), L1OF (GLONASS)

精确度

艏向/侧倾/俯仰：1.0°rms（静态）0.5°rms（动态）

转向率

45°/秒

稳定时间

大约60秒

测位精度

GPS: 约5m (2 drms, HDOP < 4)
MSAS: 约4m (2 drms, HDOP < 4)
WAAS: 约3m (2 drms, HDOP < 4)

接口

1 端口 NMEA2000
输入: 059392/904, 060160/416/928, 061184, 065240, 126208/720, 130847
输出: 059392/904, 060928, 061184, 065280,126208/464/720/992/993/ 996/998, 127250/251/252/257/258, 129025/026/029/538/539/ 540,130310/312/314/316/577/578/816/817/818/819/822/823, 130833/834/842/843/845/846/847

温度

-25°C 至 +55°C (贮存: -30°C 至 70°C)

防水等級

IP56

电源

12-24 VDC: 0.2-0.1 A (4 LEN @ 9 VDC)

设备列表

标准

• 电缆组件 FRU-NMEA-PMMFF 电缆 (6m)
• 安装套件 顶部安装或杆式安装

选用

• 安装材料、备件
• 接口单元 FI-70

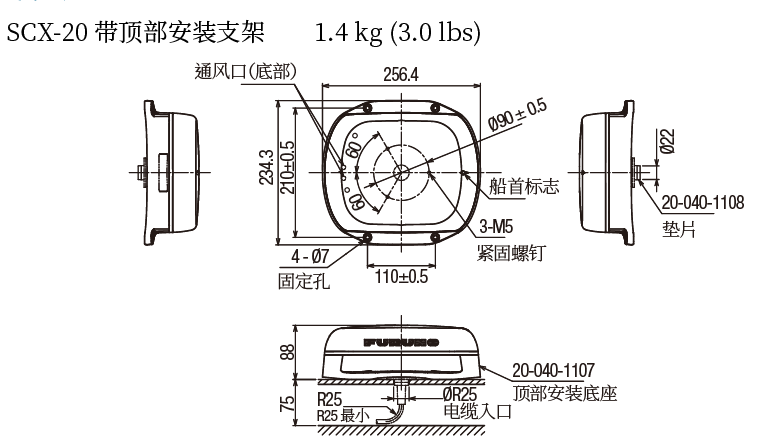

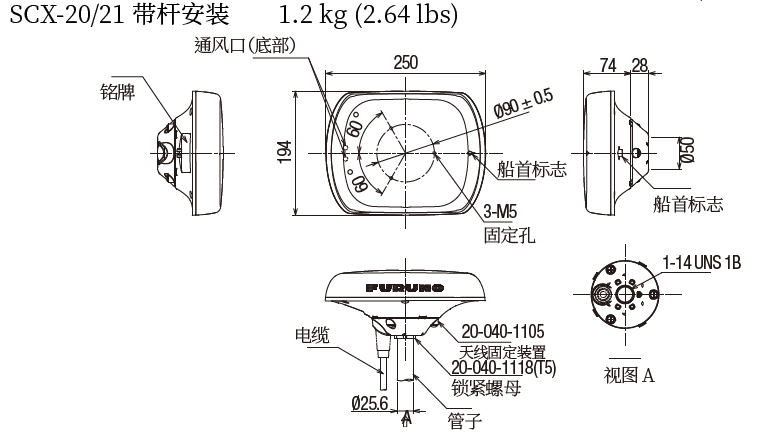

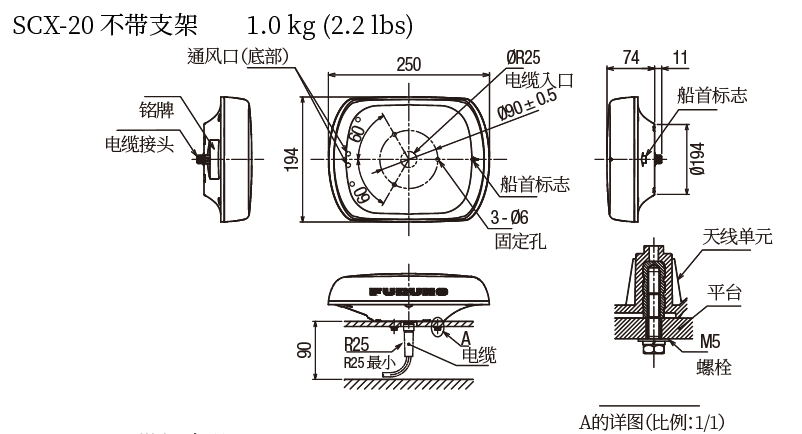

外寸图

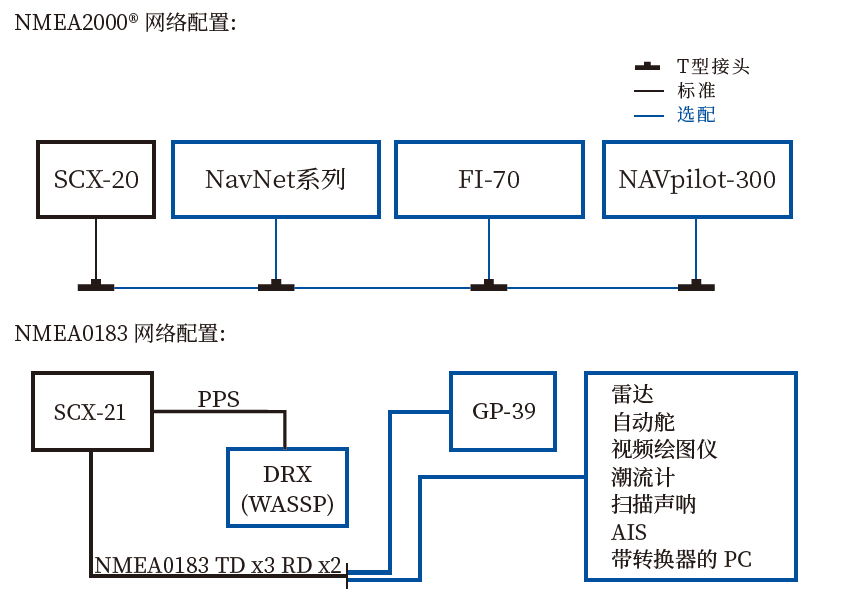

连接图

相关文档

• SCX-20/21 产品目录
  (最後更新: 2021年11月15日)
