卫星罗经 型号 SC-130

功能

• SC-130可提供较高的 船首方向数据系统精确度, 0.25°rms

  为雷达、ARPA、扫描声纳、潮流计、海图标绘仪、ECDIS 和自动舵提供高精度船首方向数据。
  · 0.25°rms（配备 SC-130）

  适合中型到大型船舶在拥挤的港口航行，以及进行靠泊等精确的机动操作。
  · 0.4°rms（配备 SC-70）

  适用于船首方向数据精度要求较高的中小型船舶。

• 利用 GPS, Galileo和GLONASS等GNSS实现较高的 精确度

  ·兼容 SBAS（EGNOS、WAAS、MSAS）
  ·为 SOG、COG、ROT 和 L/L 提供精准数据
  ·使用多种卫星，解决了现有卫星不足的问题。

• 3 轴速度（船首速度、船尾速度和纵向速度, 确保安全航行和靠泊

• 3 轴速度（船首速度、船尾速度和纵向速度, 确保安全航行和靠泊

• 可通过以太网轻松集成至现有船载网络

• 快速跟踪速度 45°/s （IMO 高速船只要求 20°/s 的两倍）

• 无机械部件，免维护，无重复性成本

• 超快启动时间 - 仅需90 秒

  ·接通电源后，启动设备仅需 90 秒左右
  （设备所在位置不同，启动时间可能稍微有所差异）

• 易于使用现有天线电缆进行改装

  ·适用于 SC-50/55/60/110/120。（需要 LAN_CNV 选用套件）

• 为船只稳定系统、声纳等设备提供的精确模拟和 数字格式纵摇/横摇数据

规格

一般

显示器

4.3 英寸彩色 LCD，95.04 毫米 (W) x 87.12 mm (H)

精确度

0.25

船向分辨率

0.1° ,0.01° ,0.001° （从菜单选择）

转向率

45° /s

稳定时间

约 90 秒（典型值）

测位精度

GPS 约5 米 (2drms, HDOP<4)
DGPS 约4 米 (2drms, HDOP<4)
WAAS 约4 米 (2drms, HDOP<4)
MSAS 约7 米 (2drms, HDOP<4)

接口

端口数量（接线盒）
IEC61162-2:　1 个端口（输入：1，输出：1）
IEC61162-1:　8 个端口（输入：4，输出：8）
外部信标输入（DATA5 端口）：RTCM SC-104 V2.3 (RS-485), ITU-R M823
CANbus:　1 个端口
AD-10:　4 个端口，用于船首方向输入
RS-485:　1 个端口，用于显示单元连接
LAN (IEC61162-450):　2个端口，以太网，100Base-TX, RJ45 接头

温度

天线单元：-25℃ 至 +55℃（储存：-25℃ 至 +70℃）
显示单元/接线盒：-15℃ 到 +55℃

防水等級

天线单元 IP56
显示单元 IP22（IP35：选项）
接线盒 IP20（IP22: 舱壁安装）

电源

12-24 VDC: 2.1-1.1 A（包括天线单元和显示单元）

重量

显示单元（挂钩）：0.7 kg, 1.5 lb
接线盒：2.9 kg, 6.39 lb
天线单元：7.1 kg, 15.65 lb

设备列表

标准

• 天线单元 SC-703x1
• 显示单元 SC-702x1
• 接线盒 SC-701x1
• 安装材料

选用

• AC/DC 电源单元 PR-241
• 报警监视 IF-2503/2550
• 接口单元 IF-NMEA SC
• 远程显示屏 RD-50/RD-20
• 接头（防水） FRU-RJ-PLUG-ASSY
• 组合接头 MPS588-C
• LAN_CNV 套件 OP20-47/48
• 电缆组件 M12-05BFFM-010/020/060
• 接头 CANbus（终端电阻） 接头 CANbus（T 型接头) LTWMC-05BFFT-SL8001
  LTWMC-05BMMT-SL8001
  SS-050505-FMF-TS001

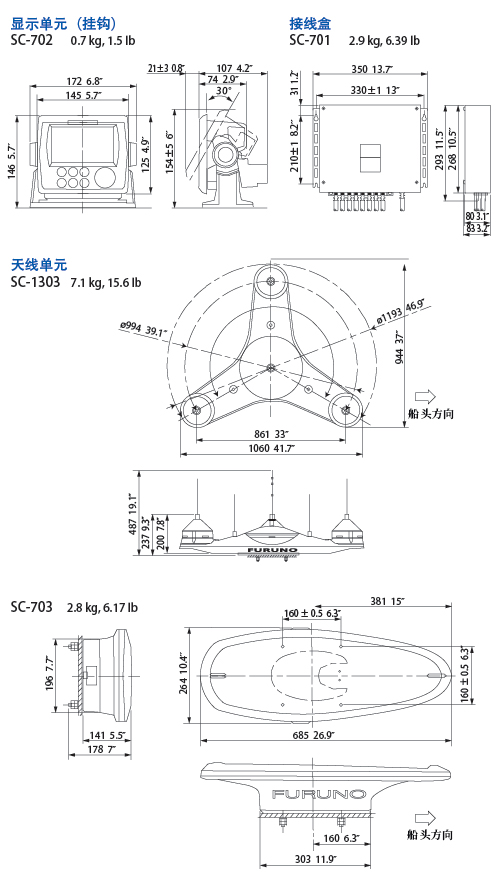

外寸图

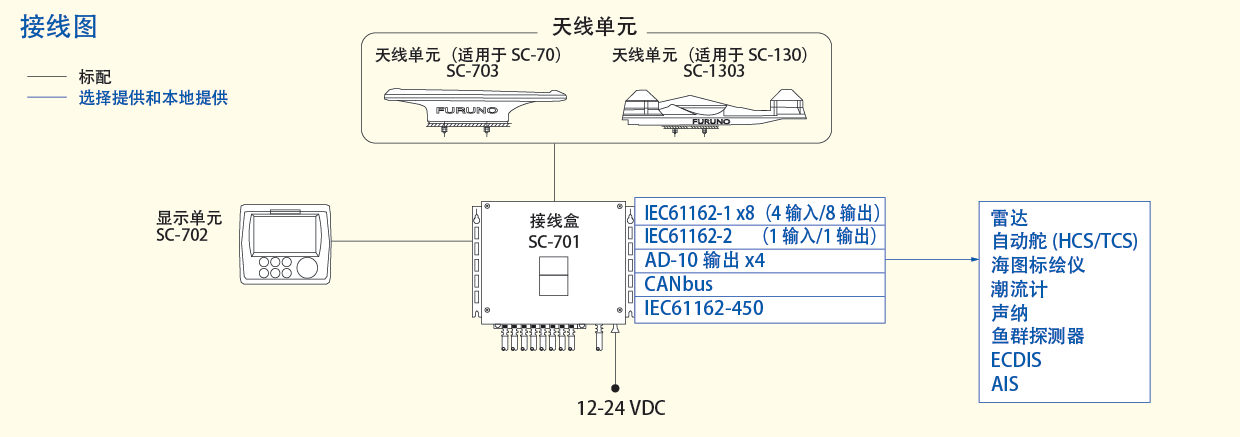

连接图

显示模式

THD 模式

• 显示船舶的方向精度


速度模式

• 船只 3 轴速度：船首速度、船尾速度和
纵向速度（仅非 IMO 类型）

① 当前选择的模式（SPD 或 THD）
完整状态和常用卫星编号
② 船首位置的横向速度
③ 纵向航速
④ 船尾位置的横向速度
⑤ 航行距离


导航数据屏幕

• 可快速掌握 3 轴速度，以及船首方向数、转向
速率和对地航向等数据。（仅非 IMO 类型）


GPS 完整模式

• GNSS (GPS,Galileo,GLONASS*) 卫星信号接收，
包括信号强度和信噪比
• SBAS 信号状态
*仅限 GPS 认可的类型

相关文档

• SC-70, SC-130 产品目录
  (最後更新: 2018年4月19日)

联系方式

经销商查询 详情请咨询当地经销商

* 规格如有更改,恕不另行通知。
