多模GNSS标准频率发生器 型号 GF-8801/02/03

(GF-8801/GF-8802/GF-8803)

提供原子钟级的频率稳定性
超小型规格提供24小时的Holdover性能

古野的GF-88系列是一个全功能的多模GNSS标准频率发生器(GNSS驯服晶振),模块包含GNSS多模接收器,高精度晶体振荡器(OCXO),天线检测电路和低损耗稳压器(LDO)。
提供与协调世界时(UTC)同步的1秒脉冲和精确频率。

配备超小型OCXO的GF-8802/8803模块,以34mm x 27mm尺寸提供Holdover性能。
即使在无法接收到来自GNSS卫星信号的情况下,也能保持10μs/24小时(GF-8803)。
搭载了TCXO的低背型GF-8801模块也采用相同基板尺寸。
可从三款产品中选择最合适的配置,大幅度节省了设计人员的时间和成本。

*GNSSDO:GNSS disciplined oscillator

授时用途

功能

  • 高稳定频率(10 MHz)和精准时间脉冲(1PPS)并与UTC同步

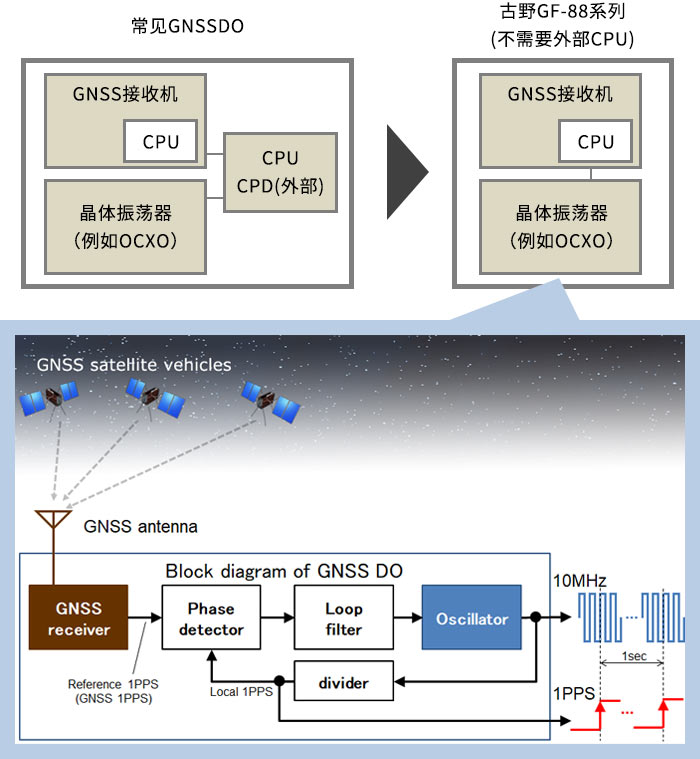

  • 将GNSS接收机,晶体振荡器和外围电路集成到一个模块中,从而缩短无线系统从设计到上市的时间。

    实现GNSS接收机制造商特有的小型化设计(不需要外接CPU)

  • 单频满足5G授时性能要求。符合G.8272 PRTC-A和PRTC-B标准

    古野成功实现了“1PPS精度小于4.5 ns(1σ)”和“符合G.8272 PRTC-A和PRTC-B”,这两个标准被认为是单频技术难以实现的。通过改进载波平滑,优化卫星组合以及位置估算法,实现了5G所要求的精确稳定的授时性能。 省去了昂贵的多频接收机和专用天线,从而大大降低了总成本。

  • 适用于无线通信和广电网络。针对常见问题而设计的功能

    采用GNSS授时同步的无线基台每年都在增加,包括各种商用无线电,本地5G和V2X。此外,无线基台已经分布到城市中心地区,GNSS接收机面临许多难以忽视的问题,包括高层建筑物遮挡和多路径。

    古野的GF-88系列具有处理以下信号功能,这些问题都是在系统开始运行后需要面对的。
    (古野提供多年来在移动电话基站等方面取得的运营商级高品质,作为产品标准。)

    1. 多路径,如城市峡谷
    2. 干扰(干扰波)
    3. 冒充信号(欺骗攻击)
    4. GNSS信号接收中断

    以下是各项概要。

    1.可在多路径环境(如市中心或窗边)安装天线
    动态卫星选择™※,一种新技术,即使在多路径的城市环境中,也能适当地选择高质量的卫星信号,使恶劣接收环境下对授时性能的影响最小化。非常适合用于城市中的基站。
    ※ 基于NTT设计的耐多径技术


    ※GT-88:GF-88系列核心接收机模块
    2.抗干扰对策(Anti-Jamming)

    即使干扰信号(干扰波)混入GNSS接收机中,也可以通过削减其作用来防止接收机失灵。
    此外,它还具有检测和监视干扰信号的频率和强度的功能,便于调查原因。

    3.冒充信号对策(Anti-Spoofing)

    干扰欺骗信号可以故意误导GNSS接收机计算错误的位置和时间信息。
    及时发现并消除这些问题,保护用户系统免受负面影响。

    4. 即使GNSS信号的接收发生中断也能放心继续使用(Holdover功能)

    即使因天线故障、干扰、信号遮蔽而使接收卫星数为0,也能在一定时间内输出稳定的授时信号。
    ・即使在GNSS定位中断时,古野也可以通过自己的振荡器控制技术预测和校正振荡器的输出
    ・在一些原子振荡器的应用中,也可替代使用并具有高性价比

  • 3种"Short"外形规格,满足小型化需求

    GF-8801,GF-8802和GF-8803的外形尺寸较小,高度低,适合那些注重体积的用户。除了针脚兼容之外,输出格式也相同,因此可以根据Holdover需求选择。

    如果需要更高的Holdover性能,可以选择“Grande”外形规格的GF-8804和GF-8805。

    【规格】
    类别 型号 1PPS准度 10 MHz短期稳定性
    (Root Allen方差[τ=1s])
    尺寸(mm)
    锁定状态 Holdover
    锁定状态,Holdover
    Short GF-8801 < ±40ns - < 5×10-10 34×27×11
    GF-8802 < ±40ns < ±50μs/24h < 5×10-11 34×27×15.5
    GF-8803 < ±40ns < ±10μs/24h < 2×10-11 34×27×20
    Grande GF-8804 < ±40ns < ±5μs/24h < 1×10-11 100×52×20
    GF-8805 < ±40ns < ±1.5μs/24h < 1×10-11 100×52×20

    【参考:测试数据】
    从Holdover开始到1PPS准度<±Xμs 的持续时间 *非保证值。
    类别 型号 1PPS准度
    < ±0.1μs < ±0.4μs < ±1.1μs < ±1.5μs < ±5μs < ±10μs
    Short GF-8802 - - 1h 2h 8h 16h
    GF-8803 - 1h 3h 4h 16h -
    Grande GF-8804 - 2h 6h 8h - -
    GF-8805 2h 6h 18h - - -
  • 频率和时间脉冲之间的相位关系始终恒定(相干,无抖动)

  • 能够仅通过锁定1颗卫星输出频率和时间脉冲(移动体定位模式除外)

  • 与外部脉冲信号同步

    可与外部获取的时间脉冲同步
    ・同步网络获取的时间信息(IEEE1588或SyncE)
    ・提高系统的鲁棒性
  • 搭配推荐的天线,可最大限度地提高性能

    授时专用GNSS多模天线,具备高精度和稳健性。请点击这里AU-300

规格

一般

接收卫星系统
GPS L1C/A, GLONASS L1OF, Galileo E1B/E1C, QZSS L1C/A, QZSS L1S, SBAS L1C/A
卫星跟踪频道
32频道
接收灵敏度
GPS
卫星跟踪: > -162 dBm
卫星捕获: > -148 dBm

GLONASS
卫星跟踪: > -158 dBm
卫星捕获: > -144 dBm

Galileo
卫星跟踪: > -146 dBm
卫星捕获: > -136 dBm

QZSS
卫星跟踪: > -147 dBm
卫星捕获: > -131 dBm

*使用推荐的有源天线
ITU-T标准
GF-8801
符合G.8272 PRTC-A

GF-8802/GF-8803
符合G.8272 PRTC-A,PRTC-B
启动时间
<5分钟
10MHz输出
矩形波
10MHz输出(锁定状态)
GF-8801
长期稳定性(24H平均值):<±1×10-11
短期稳定性(阿伦方差[τ=1s]):<5×10-10

GF-8802
长期稳定性(24H平均值):<±1×10-12
短期稳定性(阿伦方差[τ=1s]):<5×10-11

GF-8803
长期稳定性(24H平均值):<±1×10-12
短期稳定性(阿伦方差[τ=1s]):<2×10-11
1PPS输出(锁定状态)
1PPS准度:<±40ns(UTC)
1PPS精度:<4.5 ns(1σ)

*Open Sky
10MHz输出(Holdover)
GF-8801
-

GF-8802
长期稳定性(24H平均值):<±1×10-9
短期稳定性(阿伦方差[τ=1s]):<5×10-11

GF-8803
长期稳定性(24H平均值):<±2×10-10
短期稳定性(阿伦方差[τ=1s]):<2×10-11
1PPS输出(Holdover)
GF-8801
-

GF-8802
1PPS准度(长期Holdover):<±50μs/24h
1PPS准度(短期Holdover):(<±3μs/1h(TYP))

GF-8803
1PPS准度(长期Holdover):<±10μs/24h
1PPS准度(短期Holdover):(<±3μs/1h(TYP))
供电电压
DC 3.7V
消耗电流
GF-8801
<150 mA

GF-8802
450 mA(Typ)

GF-8803
600 mA(Typ)
工作温度
-40℃ ~ +85℃
天线检测
短路/开路检测
尺寸
GF-8801
34 mm x 27 mm x 11 mm

GF-8802
34 mm x 27 mm x 15.5 mm

GF-8803
34mm × 27mm × 20mm
协议
eSIP(支持NMEA 0183 Ver4.10)
功能
抗干扰(8CW),抗多径(动态卫星选择™),抗欺骗信号,T-RAIM,外部脉冲同步

评估模块

评估板 型号:VF-81/82/83(对应GF-8801/02/03)


评估模板用于测试多模GNSS标准频率发生器的性能。
USB接口可与PC通信,SMA端口输出时间脉冲(1PPS)以及标准频率(10MHz)

■付属品:GNSS天线、CD(GNSS Conductor GF)、USB 连接线

接上电源和GNSS天线即可开始评测

应用实例

主时钟(GMC:Grandmaster Clock)【精工SOLUTIONS】

采用GF-88系列作为核心元件,提供网络内设备时钟同步的基准。


列车无线电通信【大日电子】


来源:大日电子
采用GF-88系列提供稳定的频道频率,实现高音质的通讯品质。

下载 (资料,软件)

GPS/GNSS产品相关资料和软件下载 (规格书英文版及评估软件)


GF-8801/02/03内容下载

  • Hardware Specifications
  • Protocol Specifications
  • 3D data
  • Monitoring Software
  • User's Guide
  • User's Guide For Evaluation Kits

下载页面

* 规格如有更改,恕不另行通知。
