多模GNSS标准频率发生器 型号 GF-8804/05

（GF-8804/GF-8805）

提供原子钟级的频率稳定性
24小时Holdover性能，可对标铷原子钟

古野的GF-88系列是一个全功能的多模GNSS标准频率发生模块（GNSS驯服晶振），模块包含GNSS多模接收机，高精度晶体振荡器(OCXO)，天线检测电路和低损耗稳压器(LDO)。
提供与协调世界时(UTC)同步的1秒脉冲和精确频率。

采用高精度OCXO的GF-8805不仅在GNSS信号良好时，在接收不到信号时（Holdover状态），其1PPS精度在±1.5μs（24小时）以内，并且实现与原子振荡发生器相当的精确频率。
而GF-8804是另一款同等基板尺寸、性价比较高的产品。
从两款产品中进行选择，设计人员可节省大量的时间和成本。

*GNSSDO:GNSS disciplined oscillator

授时用途

功能

  • 高稳定频率（10 MHz）和精准时间脉冲（1PPS）并与UTC同步

  • 将GNSS接收机，晶体振荡器和外围电路集成到一个模块中，从而缩短无线系统从设计到上市的时间。

    实现GNSS接收机制造商特有的小型化设计（不需要外接CPU）

  • 单频满足5G授时性能要求。符合G.8272 PRTC-A和PRTC-B标准

    古野成功实现了“1PPS精度小于4.5 ns（1σ）”和“符合G.8272 PRTC-A和PRTC-B”，这两个标准被认为是单频技术难以实现的。通过改进载波平滑，优化卫星组合以及位置估算法，实现了5G所要求的精确稳定的授时性能。 省去了昂贵的多频接收机和专用天线，从而大大降低了总成本。

  • 适用于无线通信和广电网络。针对常见问题而设计的功能

    采用GNSS授时同步的无线基台每年都在增加，包括各种商用无线电，本地5G和V2X。此外，无线基台已经分布到城市中心地区，GNSS接收机面临许多难以忽视的问题，包括高层建筑物遮挡和多路径。

    古野的GF-88系列具有处理以下信号功能，这些问题都是在系统开始运行后需要面对的。
    （古野提供多年来在移动电话基站等方面取得的运营商级高品质，作为产品标准。）

    1. 多路径，如城市峡谷
    2. 干扰(干扰波)
    3. 冒充信号（欺骗攻击）
    4. GNSS信号接收中断

    以下是各项概要。

    1.可在多路径环境（如市中心或窗边）安装天线
    动态卫星选择™※，一种新技术，即使在多路径的城市环境中，也能适当地选择高质量的卫星信号，使恶劣接收环境下对授时性能的影响最小化。非常适合用于城市中的基站。
    ※ 基于NTT设计的耐多径技术


    ※GT-88：GF-88系列核心接收机模块
    2.抗干扰对策(Anti-Jamming)

    即使干扰信号（干扰波）混入GNSS接收机中，也可以通过削减其作用来防止接收机失灵。
    此外，它还具有检测和监视干扰信号的频率和强度的功能，便于调查原因。

    3.冒充信号对策(Anti-Spoofing)

    干扰欺骗信号可以故意误导GNSS接收机计算错误的位置和时间信息。
    及时发现并消除这些问题，保护用户系统免受负面影响。

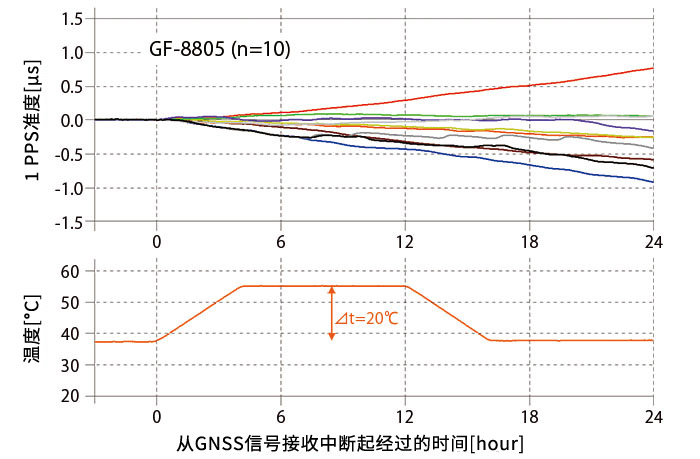

    4. 即使GNSS信号的接收发生中断也能放心继续使用（Holdover功能）

    即使因天线故障、干扰、信号遮蔽而使接收卫星数为0，也能在一定时间内输出稳定的授时信号。
    ・即使在GNSS定位中断时，古野也可以通过自己的振荡器控制技术预测和校正振荡器的输出
    ・在一些原子振荡器的应用中，也可替代使用并具有高性价比

  • 2种“Grande”类别，适用于严苛的Holdover要求

    GF-8804和GF-8805除了针脚兼容外，还具有相同的输出格式。可根据需要选型。

    此外，对于注重体积的用户来说，小型、低背的"Short"类别的GF-8801、GF-8802和GF-8803也很实用。

    【规格】　　　
    类别 型号 1PPS准度 10 MHz短期稳定性
    （Root Allen方差[τ=1s]）    		 尺寸(mm)
    锁定状态 Holdover
    锁定状态，Holdover
    Short GF-8801 < ±40ns - < 5×10-10 34×27×11
    GF-8802 < ±40ns < ±50μs/24h < 5×10-11 34×27×15.5
    GF-8803 < ±40ns < ±10μs/24h < 2×10-11 34×27×20
    Grande GF-8804 < ±40ns < ±5μs/24h < 1×10-11 100×52×20
    GF-8805 < ±40ns < ±1.5μs/24h < 1×10-11 100×52×20

    【参考：测试数据】
    从Holdover开始到1PPS准度<±Xμs 的持续时间 *非保证值。
    类别 型号 1PPS准度
    < ±0.1μs < ±0.4μs < ±1.1μs < ±1.5μs < ±5μs < ±10μs
    Short GF-8802 - - 1h 2h 8h 16h
    GF-8803 - 1h 3h 4h 16h -
    Grande GF-8804 - 2h 6h 8h - -
    GF-8805 2h 6h 18h - - -

  • 频率和时间脉冲之间的相位关系始终恒定（相干，无抖动）

  • 能够仅通过锁定1颗卫星输出频率和时间脉冲(移动体定位模式除外)

  • 与外部脉冲信号同步

    可与外部获取的时间脉冲同步
    ・同步网络获取的时间信息（IEEE1588或SyncE）
    ・提高系统的鲁棒性

  • 搭配推荐的天线，可最大限度地提高性能

    授时专用GNSS多模天线，具备高精度和稳健性。请点击这里AU-300

规格

一般

接收卫星系统
GPS L1C/A, GLONASS L1OF, Galileo E1B/E1C, QZSS L1C/A, QZSS L1S, SBAS L1C/A
卫星跟踪频道
32频道
接收灵敏度
GPS
卫星跟踪： > -162 dBm
卫星捕获： > -148 dBm

GLONASS
卫星跟踪： > -158 dBm
卫星捕获： > -144 dBm

Galileo
卫星跟踪： > -146 dBm
卫星捕获： > -136 dBm

QZSS
卫星跟踪： > -147 dBm
卫星捕获： > -131 dBm

*使用推荐的有源天线
ITU-T标准
符合G.8272 PRTC-A，PRTC-B
启动时间
<5分钟
10MHz输出
矩形波和SIN波
10MHz输出（锁定状态）
长期稳定性（24H平均值）:<±1×10-12
短期稳定性(阿伦方差[τ=1s]):<1×10-11
1PPS输出（锁定状态）
1PPS准度:<±40ns（UTC）
1PPS精度:<4.5 ns（1σ）

*Open Sky
10MHz输出（Holdover）
GF-8804
长期稳定性（24H平均值）:<±1×10-10
短期稳定性(阿伦方差[τ=1s]):<1×10-11

GF-8805
长期稳定性(24H平均):<±3×10-11
短期稳定性(阿伦方差[τ=1s]):<1×10-11
1PPS输出（Holdover）
GF-8804
1 PPS准度（长期Holdover）:<±5μs/24h
1PPS准度（短期Holdover）:（<±400ns/1h(TYP)）

GF-8805
1PPS准度（长期Holdover）:<±1.5μs/24h
1PPS准度（短期Holdover）:（<±400ns/1h(TYP)）
供电电压
DC 5.5V
消耗电流
400 mA(Typ)
*电源电压稳定时
工作温度
-40℃ ~ +85℃
天线检测
短路/开路检测
尺寸
100mm × 52mm × 20mm
协议
eSIP（支持NMEA 0183 Ver4.10）
功能
抗干扰（8CW），抗多径（动态卫星选择™），抗欺骗信号，T-RAIM，外部脉冲同步

评估模块

评估板 型号：VF-84/85（对应GF-8804/05）

​
评估模板用于测试多模GNSS标准频率发生器的性能。
USB接口可与PC通信，SMA端口输出时间脉冲（1PPS）以及标准频率（10MHz）

■付属品：GNSS天线、CD（GNSS Conductor GF）、USB 连接线

接上电源和GNSS天线即可开始评测

应用实例

主时钟(GMC：Grandmaster Clock)【精工SOLUTIONS】

采用GF-88系列作为核心元件，提供网络内设备时钟同步的基准。


列车无线电通信【大日电子】


来源：大日电子
采用GF-88系列提供稳定的频道频率，实现高音质的通讯品质。

下载 （资料，软件）

GPS/GNSS产品相关资料和软件下载 (规格书英文版及评估软件)


GF-8804/05内容下载

  • Hardware Specifications
  • Protocol Specifications
  • 3D data
  • Monitoring Software
  • User's Guide
  • User's Guide For Evaluation Kits

下载页面

联系方式

经销商查询 详情请咨询当地经销商

* 规格如有更改,恕不另行通知。
