フレックスファンクションディスプレイ 型式 SFD-1010/1012

特長

• フルノの多彩なセンサーから目的に応じて1種類を接続可能

  SFD-1010/1012はマルチビームソナー、レーダー、魚探センサーから1種類のセンサーを接続し、表示・操作する航海・漁労用指示器です。接続したセンサーに応じて、表示・操作が最適化されるよう設計されています。

  マルチビームソナー

  深場の魚群や海底形状を鮮明な3D映像として表示する画期的なソナー、DFF-3Dを接続することができます。左右120°幅の断面映像や3D履歴、トリプルビームやサイドスキャンモードなど、実用性に優れたモードに対応します。



  疑似網口と潮流情報^※の3D履歴重畳機能（DFF-3D接続時）NEW

  網口をエコーに重畳することで、入網量の見積もりや適切な揚網時間の把握がしやすくなります。また海底履歴によって投網範囲内の海底形状を瞬時に把握できます。潮流情報を併記することで最適な投網判断・網なりの推測に貢献します。

  ※潮流情報の表示には当社CIシリーズの接続が必要です

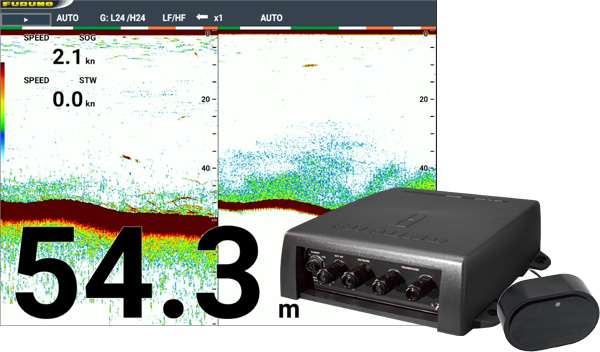

  魚群探知機

  TruEcho CHIRP™ に対応した魚探センサー（DFF1-UHD）と接続することで、高分解能の映像で魚群の密集度や底つき魚の探知が可能です。また底質判別やACCU-FISH™の表示にも対応しています。

  • 魚探センサーは BBDS1, DFF1, DFF1-UHD, DFF3 から選択可能
  • TruEcho CHIRP™ 技術により海底付近の単体魚を分離しやすくし、エコーの濃淡で魚群の密度を表現することが可能となります。



  レーダー

  48cm型レドームアンテナのレーダセンサーDRS4DL+と接続可能。ファストターゲットトラッキング^TM機能により、周囲の船舶の進路や速度を把握することが可能です。

  • マルチステーション機能
    1つのレーダーセンサーに縦置き、横置きの2つのSFD-1010/1012を接続し、より広範囲のエコー表示が可能となり、輻輳海域においての安全運行に貢献します。



• ブリッジの大きさに柔軟に対応

  タッチパネルとユニバーサルキーによる操作

  SFD-1010/1012はマルチタッチとキー操作に対応。
  またトラックボール操作部（RCU-030 : USB接続）を接続することも可能で、柔軟な操作体系を実現しています。



• 自由度がより広がるマルチステーション機能

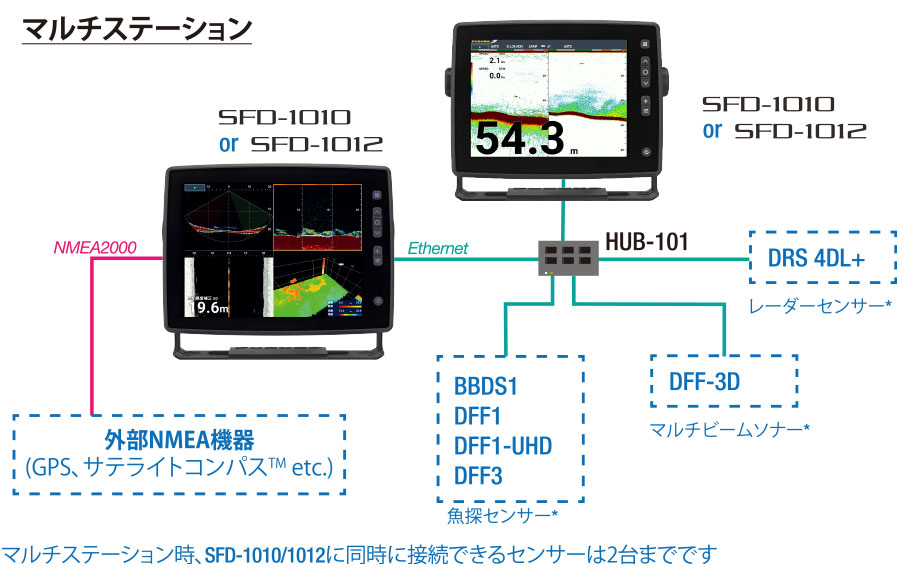

  マルチステーション構成

  2台のSFD-1010/1012をイーサネットハブ（HUB-101/HUB-102^※1）経由で各種センサー^※2と接続することが可能です。目的に応じて組み合わせることで多様なブリッジ配置を実現します。
  ※1 オプション　※2 レーダーセンサーは1台まで



仕様

全般

画面タイプ

SFD-1010：10.4型カラー液晶
SFD-1012：12.1型カラー液晶

画面解像度

SFD-1010：1024×768（XGA）
SFD-1012：1024×768（XGA）

視野角

80°以上

輝度

800 cd/m²

インターフェイス

シリアル：NMEA0183 2ポート（入出力：2）
LAN：1ポート、イーサネット100Base-TX、RJ45
USB：1ポート、USB2.0（タイプA）
NMEA2000：1ポート
HDMI出力：1ポート、1280×720（HD）、非インターレース

使用温度範囲

-15℃ 〜 +55℃

防水性能

IP25

電源

DC12−24 V、 3.0 - 1.5 A

質量

SFD-1010：2.4 kg（ハンガー込み）
SFD-1012：2.6 kg（ハンガー込み）

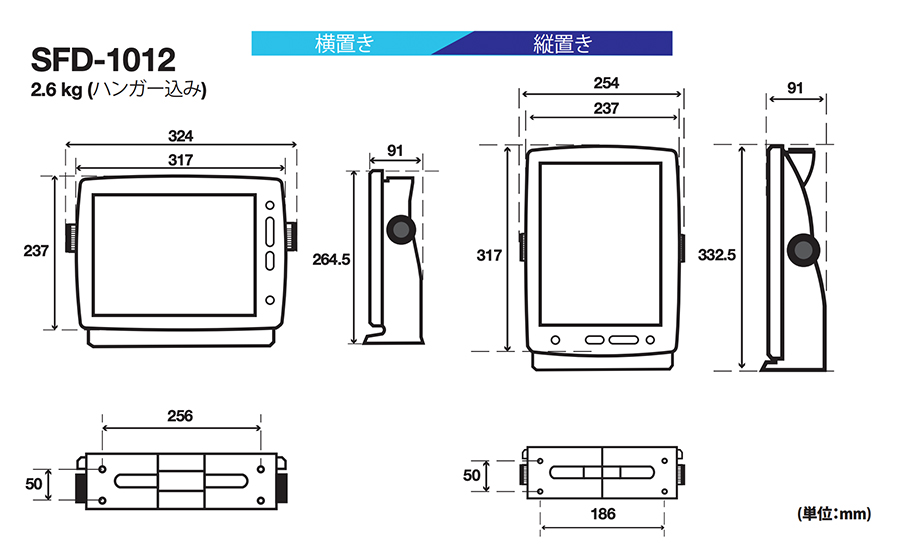

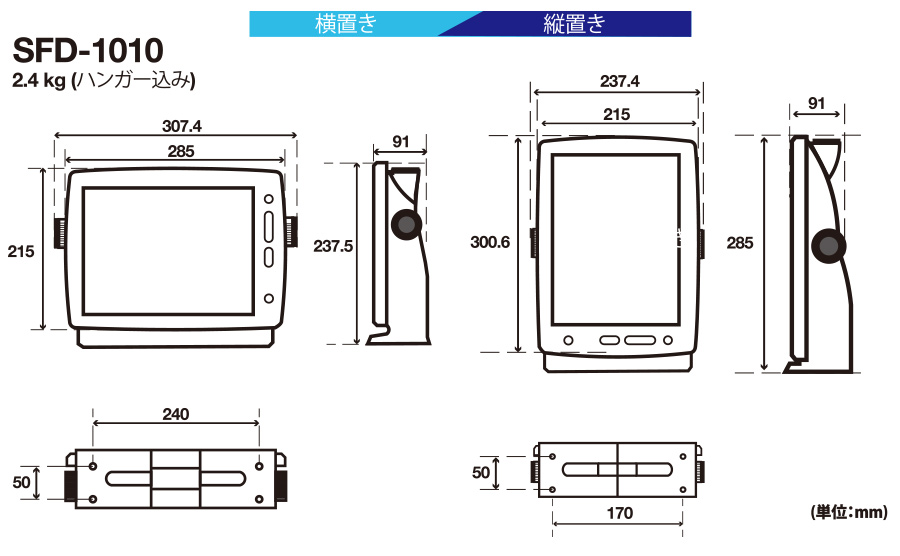

外寸図

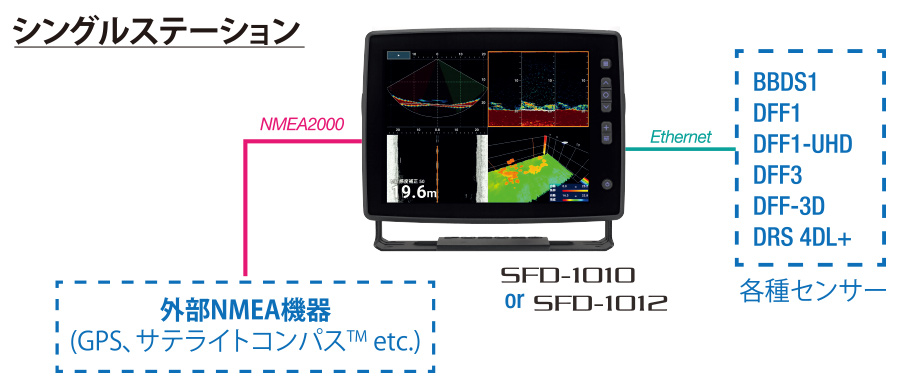

系統図

カタログほか

• SFD-1010/1012 製品カタログ
  (最終更新日: 2024年8月26日)
• プレジャー総合カタログ2024年版
  (最終更新日: 2024年4月25日)

お問い合わせ

製品に関するお問い合わせ 新規商談、故障・修理、仕様詳細について

* 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
