海事雷达 型号 FAR-1513-BB

功能

• 目标分析(Target Analyzer™）功能

  目标分析(Target Analyzer™）功能可将移动目标，静止目标，雨水，水面和靠近本船的目标均以不同颜色显示。危险的目标直接以鲜明的颜色呈现。目标分析能够提升对周围环境的感知，从而增强海上航行的安全性。



• 快速目标捕捉(Fast Target Tracking™)

  选中目标后仅需数秒，船只的速度和航向矢量即可显示。精准的追踪信息，将使得预估其他船只航向和速度变得更为便捷。



• ACE 功能抑制虚假回波

  一键快速调整雷达图像。当自动抑制消除(ACE)功能激活时，系统将根据海面和选中的天气状况(平静/大浪/暴雨)，从而自动调节抑制消除过滤和增益控制。



• 根据个人需求优化显示

   FAR-1513-BB提供了丰富的自定义功能。选择您想要的回波画面从而给您提供最大化的显示和高效的操作。



• 简单便捷的操控

  单独增益/雨水/海浪抑制旋钮，如同RotoKey和触控屏使得操控变得高效便捷。选配的轨迹球单元如同常规的USB鼠标一样使用。



• 高效便捷的数据优化显示

  无论关闭或是打开接近目标的窗口，您都可以任意自定义所需要的显示信息。



• 将雷达覆盖显示在您连接的GPS 海图机上

• 内置AIS 连接

  连接所需的AIS收发机可将AIS目标显示在雷达显示器上。最多可以同时捕捉40个不同的目标。

• 高清MU-190 和MU-150HD 海事雷达

  19”液晶显示屏MU-190 和15”液晶显示屏MU-150HD可作为选配以满足您特有的需求。高亮度显示确保了即便是在较差环境中也能有清晰的画面显示。

• 可扩展的以太网系统

  100Base-TX以太网可直接将两台雷达接入，无需额外的设备。方便起见，您可以从任意一台已连接的雷达上控制两台雷达。

规格

天线

输出功率

12 kW

类型

槽式波导管天线阵: 4 ft (XN12A), 6 ft (XN13A)

频率

9410 MHz ±30 MHz, P0N

波束宽度 (水平)

1.9° (XN12A), 1.35° (XN13A)

波束宽度 (垂直)

22°

量程范围

0.125 - 96 NM

转速

24 rpm (RSB-0070), 48 rpm (RSB-0073)

重量

XN12A: 25 kg
XN13A: 27 kg

显示单元

显示单元

1024 x 768 (XGA)*
*显示器选配

显示模式

船艏向上，右舷向上，北向上(TM/RM)，航向向上，船尾向上

其他功能

目标分析(Target Analyzer™）,快速目标捕捉(Fast Target Tracking™), AIS, 回波尾迹

重量

处理单元: DC 6.2 kg 13.7 lb, AC 6.8 kg 15 lb
雷达控制单元: 1.2 kg 2.6 lb
天线单元: (XN12A) 25 kg 55.1 lb, (XN12A) 27 kg 59.5 lb

环境

温度

天线单元: -25℃ to +55℃ (存储: +70℃ 或小于)
处理单元: -15℃ to +55℃

防水等級

天线单元: IP26
处理器单元: IP20 (IP22: 选配)
控制单元: IP22

电源

电源

24 VDC：5.0 A 最大 (24 rpm), 5.6 A 最大 (48 rpm)
整流器 (RU-1746B-2, 选配): 100-115/200-230 VAC, 1 单相, 50/60Hz

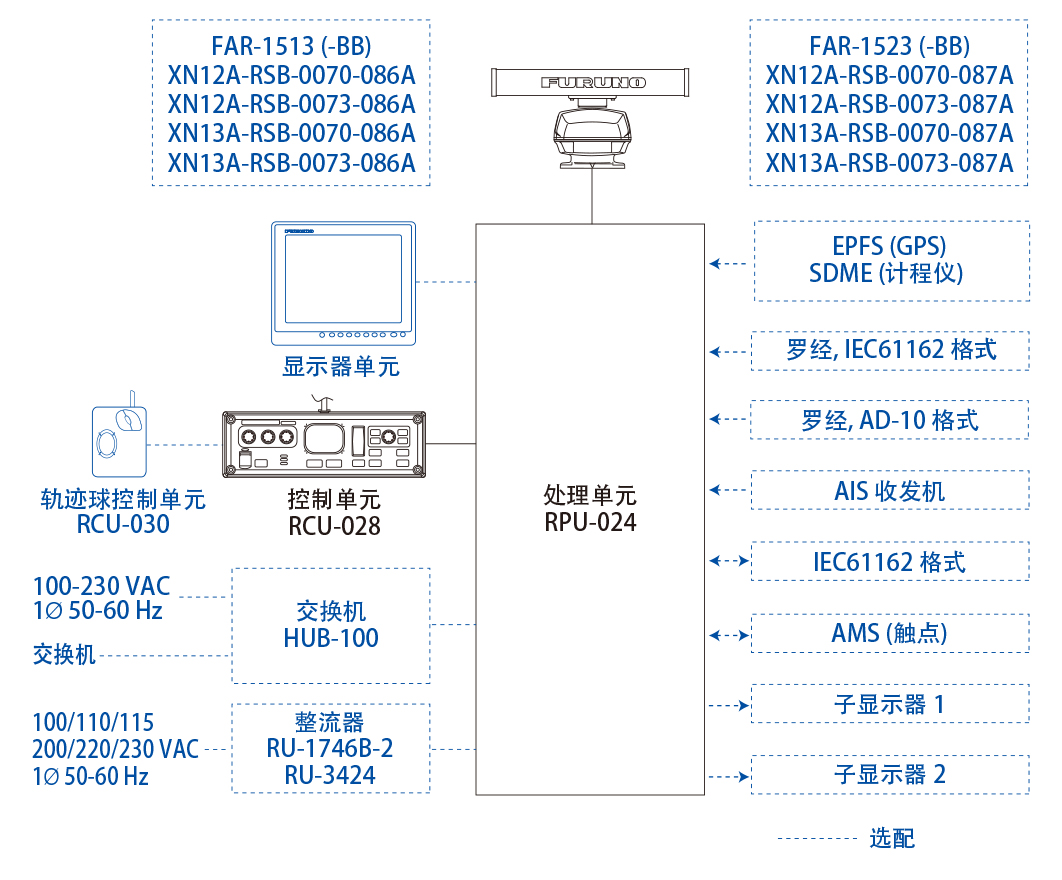

连接图

相关文档

• FAR-1513-BB/1523-BB 产品目录
  (最後更新: 2016年4月1日)

联系方式

经销商查询 详情请咨询当地经销商

* 规格如有更改,恕不另行通知。
