雷达

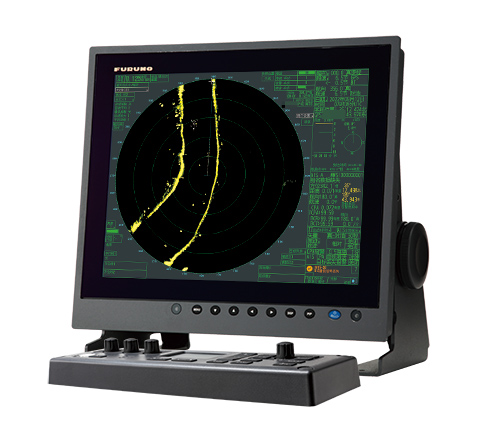

海事雷达 型号 FR-CAR1/2

（FR-CAR1/FR-CAR2）

适用于所有国内海船，渔船和内河船舶

功能

  • 持 Cat.2 (500-10,000GT) 和 Cat.3(<500GT) 的高性能雷达。

  • 通过先进的目标跟踪 (TT) 功能准确跟踪其他船只，避免碰撞。

  • 中文操作界面

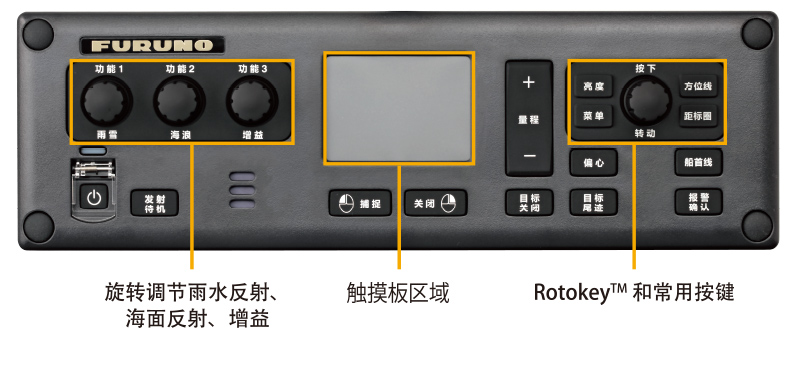

  • 操作简单的控制单元

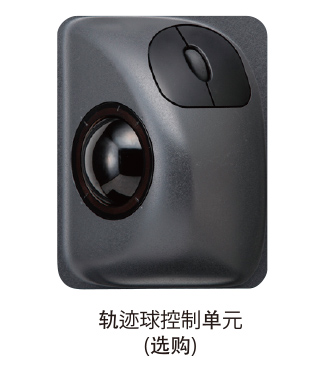

    通过用于设置增益/雨水/海浪杂波抑制的独立旋钮以及 RotoKeyTM 和触摸板，可以实现简单高效的操作。也可以使用选购的轨迹球单元以及普通USB 鼠标。

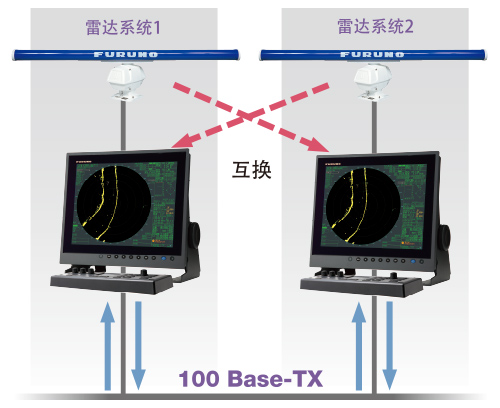

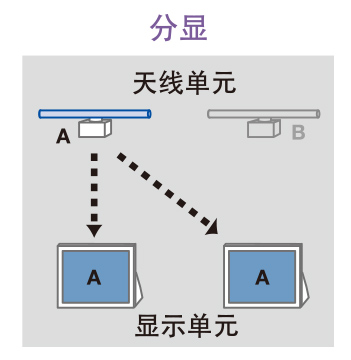

  • 可扩展的以太网网络系统

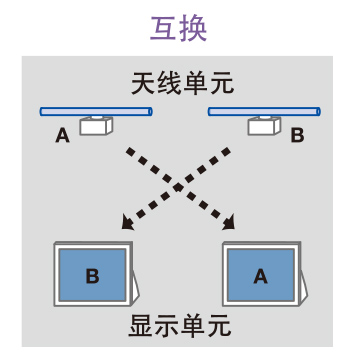

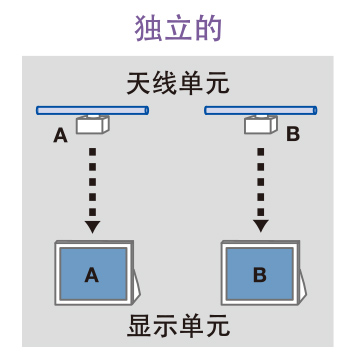

    FR-CAR1/2 利用 100 Base-TX 以太网连接将最多两个雷达系统联网。该以太网数据链路为 ECDIS 和 GPS 绘图仪之间的交换以及共享数据提供高速稳定的导航数据共享。

  • 可连接 15"/19"/27" 高清显示器

    提供高清显示器 15" MU-152、19" MU-190 和 27" MU-270W 以满足您船只的需求。高亮度确保在所有环境中都具有出色的可见性。

  • 内置 AIS 连接，准确跟踪目标以提高安全性

  • 为CPA/TCPA、Guardzone 等提供可自定义的警告功能

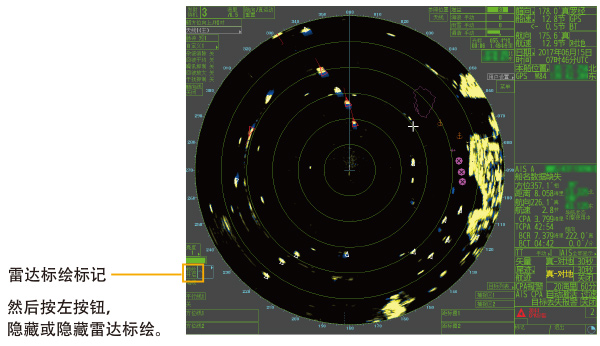

  • 雷达标绘标记

    只需按一下按钮即可快速调整雷达图像。 当 ACE 功能被激活时，系统会根据用户选择的海面和天气状况（平静/大浪/暴雨）自动调整杂波，减少滤波器和增益控制。

    雷达标绘是各种地图线和符号的组合，用户可以借助它定义并输入导航数据、航线规划和监控数据。雷达标绘可以包含 5,000 个数据点。切断电源时，标注的标记将保存。雷达标绘参照 WGS-84 大地基准，并仅在输入有效的位置数据时才会显示。雷达标绘不影响任何雷达功能。

  • 自动杂波消除 (ACE) 实现前所未有的回波清晰度

    只需按一下按钮即可快速调整雷达图像。 当 ACE 功能被激活时，系统会根据用户选择的海面和天气状况（平静/大浪/暴雨）自动调整杂波，减少滤波器和增益控制。

    关闭自动杂波消除 (ACE)
    开启自动杂波消除 (ACE)

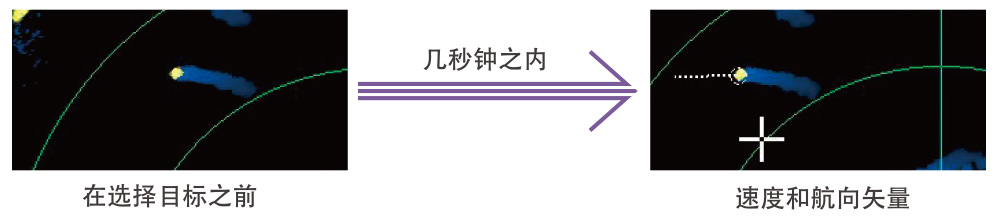

  • 快速目标追踪 (TT)

    选择目标后只需几秒钟，即可显示速度和航向矢量。 通过准确的跟踪信息，可以更轻松地估计其他船只的航向和速度。

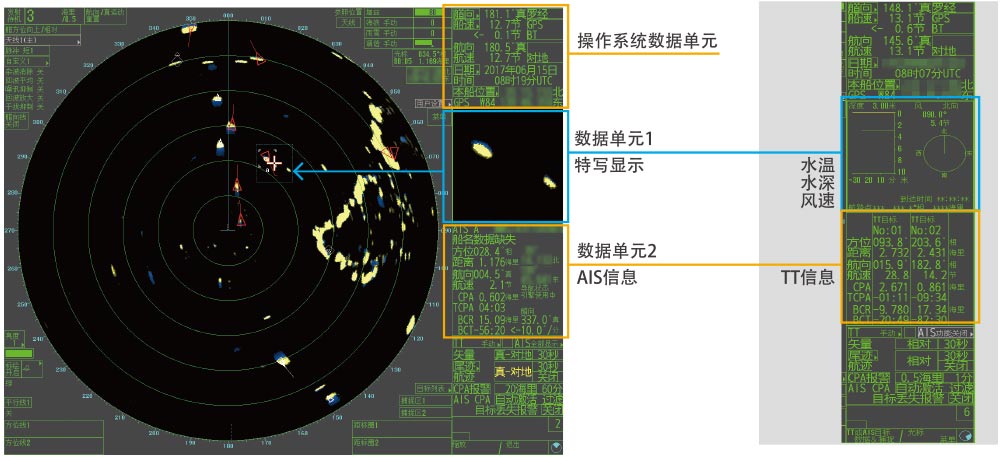

  • 可自定义的数据显示，使操作高效简单

    数据显示

    无论是某个接近目标的特写还是目标信息，您都可以自由定制显示，以显示您手头需要的信息。 最多可以显示四个 TT 目标以及两个 AIS 目标，并提供完整的信息。

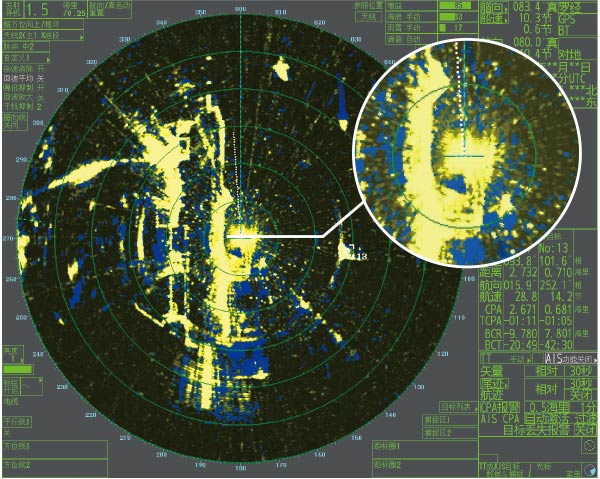

    特写显示（缩放功能）

    您可以按照自己的兴趣，观察某个点的特写，并放大两到三倍。放大进入选定区域的回波目标以加强状况感知。 还可以显示回波轨迹，进一步增强繁忙航道中的状况感知。

规格

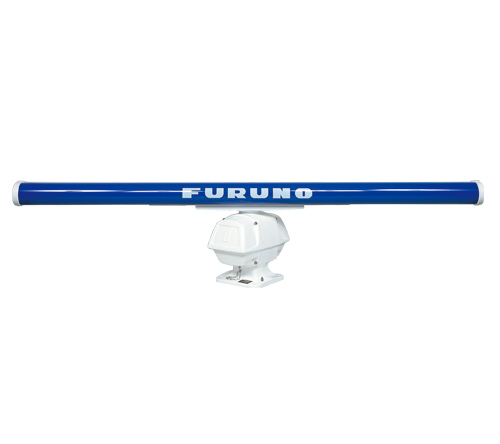

天线

输出功率
FR-CAR1：12 kW
FR-CAR2：25 kW
类型
槽式波导阵列

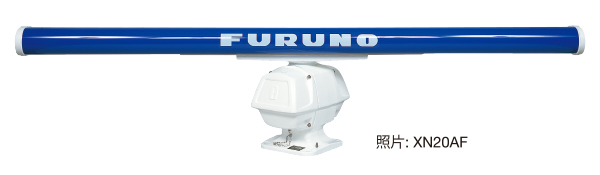

4 英尺 (XN12AF), 6.5 英尺 (XN20AF)
频率
9410 MHz ±30 MHz, P0N
波束宽度 (水平)
XN12AF：1.9°
XN20AF：1.23°
波束宽度 (垂直)
XN12AF：20°
XN20AF：20°
量程范围
1/16, 1/8, 1/4, 1/2, 3/4, 1, 1.5, 2, 3, 6, 12, 24, 48, 96
最小分辨
25 m
转速
26转 (RSB-120)

显示单元

显示单元
MU-152：15英寸彩色液晶(可选)
MU-190：19英寸彩色液晶(可选)
MU-270W：27英寸彩色液晶(可选)

* 用户需自行准备显示器
** 此显示器已通过 CCS 认证。如 CCS 船只使用不同的显示器，其有效直径必须符合相应的类别需求（有效直径 180 毫米或更长）
显示模式
船艏向上、稳定船艏向上、北向上 (真运动/相对)、航向向上、 船艉向上

环境

温度
天线单元：-25℃ 至 +55℃ (储藏室: +70℃ 或更低)
处理器单元：-15℃ 至 +55℃
船用显示器：-15℃ 至 +55℃
防水等級
天线单元：IP56
处理器单元：IP20 (IP22: 另选购)
控制单元：IP22
船用显示器：IP56 (面板), IP22 (机盖)

电源

电源
处理器单元
AC规格
FR-CAR1：100-115/220-230 VAC: 1.8/0.8 A (26转 ), 2.2/1.0 A (48转 )
FR-CAR2：100-115/220-230 VAC: 2.3/1.0 A (26转 ), 2.6/1.2 A (48转 )

DC规格
FR-CAR1：24 VDC: 6.1 A 最大值 (26转 ), 7.2 A 最大值 (48转 )
FR-CAR2：24 VDC: 7.5 A 最大值 (26转 ), 8.6 A 最大值 (48转 )

船用显示器
MU-152: 12-24 VDC 1.9-0.9 A
MU-190: 100-240 VAC 0.7-0.4 A

整流器 (RU-1746B-2/RU-3424 选购)
100-115/220-230 VAC, 1 phase, 50/60Hz

变压器 (RU-1803 选购)
440 VAC, 1 phase, 50/60Hz

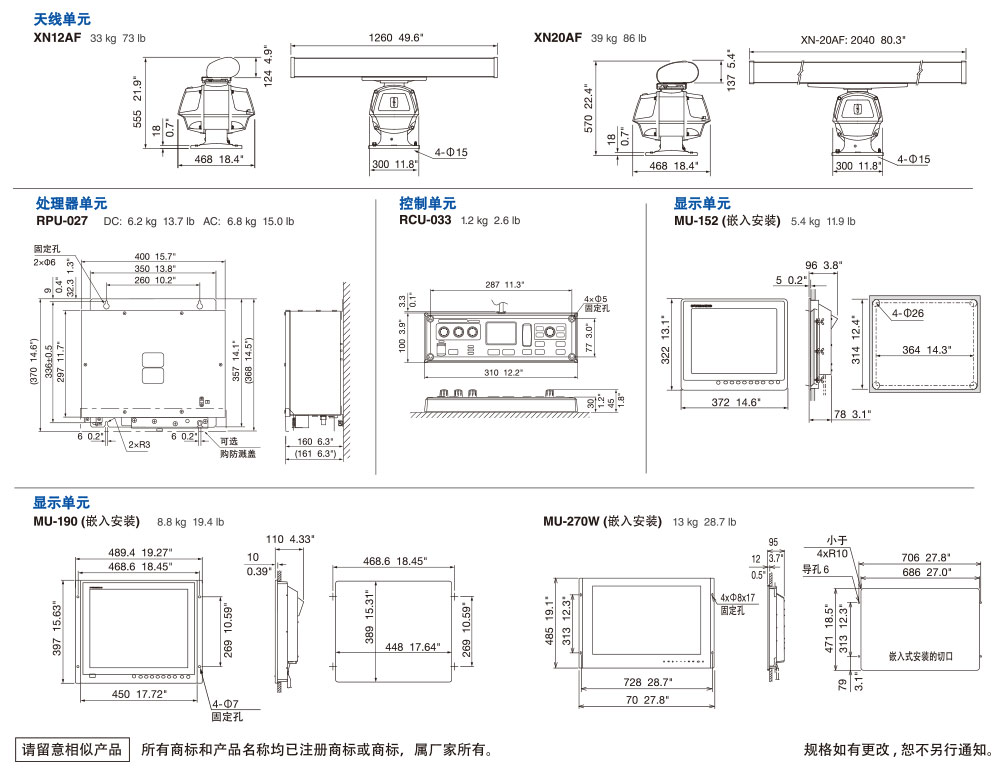

外寸图

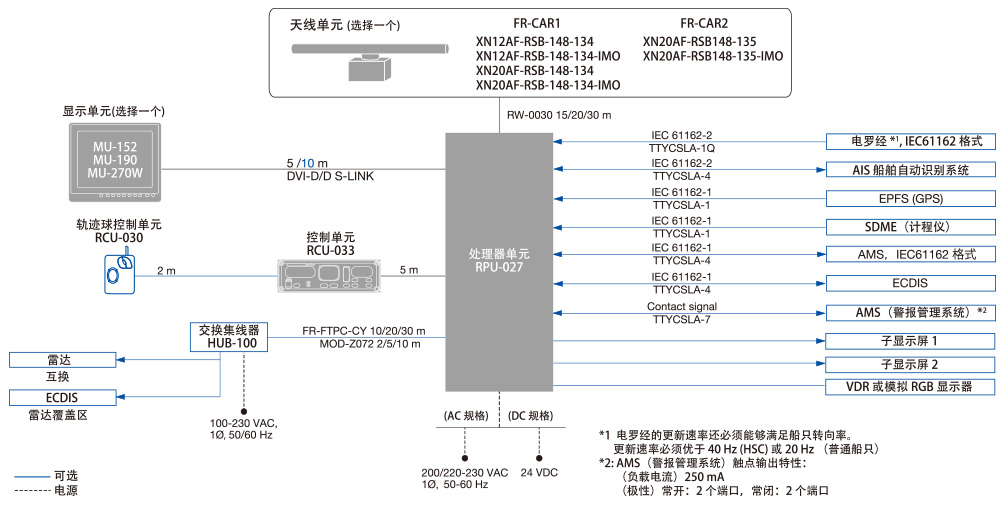

连接图

天线单元

FR-CAR1 X-band, 12 kW, TR up
FR-CAR2 X-band, 25 kW, TR up

审批标准

FR-CAR1 和 FR-CAR2 符合 CCS 认证

国内航行海船法定检验技术规则 （2020） 第4 篇第5 章
内河船舶法定检验技术规则 （2019） 第5 篇第6 章
远洋渔船法定检验技术规则 （2019） 第11 編
国内海洋渔船法定检验技术规则 （2019） 第11 篇
MSC.192(79)
MSC.191(79)
A.694
IEC 62388:2013/COR1:2014 Edition2.0
