8.4英寸彩色液晶雷达 型号 MODEL1815

功能

• 4 kw输出功率的紧凑型天线罩式天线



• 最低功耗仅38 W

• 安装简便、操作直观

• 增益/海浪/雨水抑制可自动调整设置

  为清楚准确地显示目标，必须调整增益。MODEL 1815可自动实现此功能。通过自动调节增益，雷达可消除杂波并清楚显示的画面。

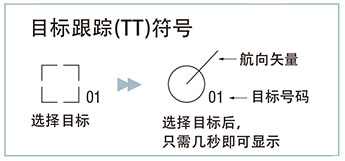

• 快速目标跟踪 (Fast Target Tracking™)

  快速目标跟踪(TT)功能手动或自动捕获和跟踪10个目标选择目标后，只需几秒即可显示速度和航向矢量。基于准确的跟踪信息，对于其他船只航向和速度的预估也会更为便捷。

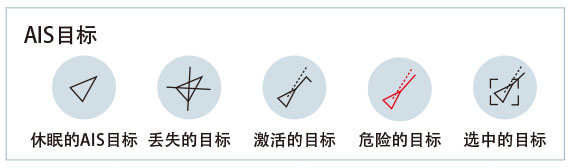

• AIS显示

  当连接FURUNO FA-30/50AIS单元，最多100个AIS目标可在雷达屏幕上跟踪显示。通过与附近其他安装AIS船只共享状态和位置信息，AIS进一步提升了航行安全。可方便地读取附近其他安装AIS船只的详细信息，如速度和船首向。








• 真尾迹模式

  当使用真尾迹时，移动目标将在主屏上显示渐变的尾迹。该尾迹可清楚观察附近船只移动情况。





  * 需船首向数据和位置数据

• 放大模式

  放大功能可在放大窗口中放大一倍显示选定目标的长和宽。

• 真视角模式

• 用户可编辑功能键

• 旋转式安装支架可调节显示器角度



视频案例

•
  快速目标跟踪(TT)功能
•
  增益/海浪/雨水设置菜单
•
  放大模式
•
  偏心模式

规格

天线

输出功率

4 kW

类型

ø488 mm (19") 天线罩

频率

9410 MHz ± 30 MHz

波束宽度 (水平)

5.2°

波束宽度 (垂直)

25°

量程范围

0.0625 - 36 NM

最小分辨

25 m

转速

24 rpm

重量

6.5 kg

显示单元

显示单元

8.4" 彩色液晶

显示模式

船艏向上，航向向上*，北向上*，真视角*，真运动**
* 需船艏向数据
** 需船艏向和位置数据

其他功能

快速目标跟踪(TT)、AIS、真尾迹

重量

支架安装 2.2 kg
嵌入式安装 1.6 kg

环境

温度

天线单元: -25°C to +55°C
显示单元: -15°C to +55°C

防水等級

天线单元: IPX6
显示单元: IP56

电源

电源

12-24 VDC, 3.2-1.6 A

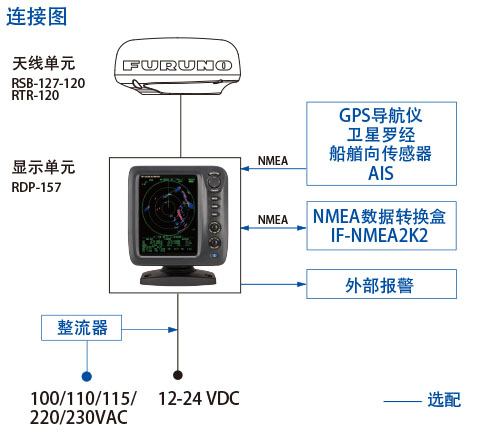

连接图

相关文档

• MODEL1815 产品目录
  (最後更新: 2017年4月6日)

联系方式

经销商查询 详情请咨询当地经销商

* 规格如有更改,恕不另行通知。
