サテライトコンパス™ (GPSコンパス） 型式 SC-130

特長

• 高精度方位測定 0.25°rms

  0.25° rms の高精度方位を実現しています。

• マルチGNSS対応の高精度方位センサー

  GPSに加え、GLONASS（ロシア）、Galileo（欧州）の衛星測位システムを含めることで、方位中断の要因を最小限に止め、安定した方位提供を可能にします。

• ３軸の高精度計測表示が可能

  3軸方向の船速^※を高精度±0.02knで測定表示でき、微速での着岸時など、速度監視に非常に有効です。

  ^※船首・船尾の舷側方向への速度と船首方向速度

• GPS、THD、ROTI※として以下のIMO性能基準、IEC、ISO試験 規格に準拠　(SOLAS適合船向け)

  IMO MSC.116(73) ・IMO MSC.112(73)・IMO MSC.526(13)・IMO A.694(17)
  IMO MSC.97(73) ・IMO MSC.191(79) ・IMO MSC.302(87) ・IEC 60945 Ed.4
  IEC 62288 Ed.2 ・IEC 61162-1 Ed. 4 ・IEC 61162-2 Ed.1 ・IEC 61162-450 Ed.1
  IEC 61108-1 Ed.2 ・ISO 22090-3 Ed.2 ・ISO 20672 Ed.1

  国土交通省 型式承認（船首方位伝達装置、第一種衛星航法装置）取得済み。

  ※表示部としてRD-50/RD-20は必要になります。




• 方位提供中に受信している共通衛星が一つになっても、継続して方位出力が可能

• 回頭角速度 45°/秒

  高速旋回時においても、スムーズで安定した追従が可能。

• メンテナンスフリー

  機構部品にたよらない方式により、従来のジャイロコンパスのような定期点検の必要がなくメンテナンス費用が抑えられます。

• 起動時間は約90秒

  電源を入れるだけで起動。約90秒で使用可能です。

  ※装備場所によって起動時間が若干異なります。

• 既設サテライトコンパスのアンテナケーブルをそのまま利用

  SC-50/55/60/110/120の同軸線ケーブルを流用可能です。

  ※LAN変換キットは必要です

• モーションセンサー内蔵

  モーションセンサー内蔵により、海況に左右されない安定した高精度方位（ピッチ/ロール/ヨー信号）出力が可能です。

仕様

全般

画面タイプ

4.3　型カラーLCD、95.04ｘ87.12 mm
480ｘ272ドット（WQVGA)

方位精度

0.25

方位分解能

0.1°,0.01°,0.001° (メニュー切替）

追従速度

45°/秒

静定時間

約90 s (標準値）

測位精度 (2drms)

GPS 約5m (2drms, HDOP<4)
DGPS 約4m　(2drms, HDOP<4)
WAAS 約4m (2drms, HDOP<4)
MSAS 約7m (2drms, HDOP<4)

インターフェイス

ポート数 （接続箱）
IEC61162-2: 1 port (入力: 1,出力: 1)
IEC61162-1: 8 ports (入力: 4,出力: 8)
外部ビーコン入力（DATA5ポート）：RTCM SC-104（RS-485）
CANbus ：1ポート
AD-10 ： 4ポート、方位データ出力
RS-485 : 1ポート、表示部接続用
LAN（IEC61162-450） イーサネット、100Base-TX、RJ45コネクタ

使用温度範囲

空中線部 ： -25℃～＋55℃（保存温度：-25℃～＋70℃）
表示部・接続箱： -15℃～＋55℃

防水性能

空中線部 ：IP56
表示部 ：IP22（IP35：オプション）
接続箱 ：IP20（IP22：壁掛装備）

電源

DC12-24 V：2.1-1.1 A（空中線部、表示部1台を含む）

質量

表示部 : 0.7kg
接続箱： 2.9kg
空中線部 (SC-1303) : 7.1 kg

構成品

標準品

• 空中線部 SC-1303 ×1（SC-130用）
• 表示部 SC-702 ×1
• 接続箱 SC-701 ×1

オプション品

• AC/DC電源 　 PR-241
• アラームモニター用IF IF-2503/2550
• インターフェイスユニット IF-NMEA SC
• リモートディスプレイ RD-50/RD-20
• コネクタ（防水型） FRU-RJ-PLUG-ASSY

• コネクタ（モジュラー） MPS588-C
• LAN変換キット OP20-47/48
• ケーブル（組品） M12-05BFFM-010/020/060
• コネクタ (NMEA)
  LTWMC-05BFFT-SL8001
  LTWMC-05BMMT-SL8001
  SS-050505-FMF-TS001

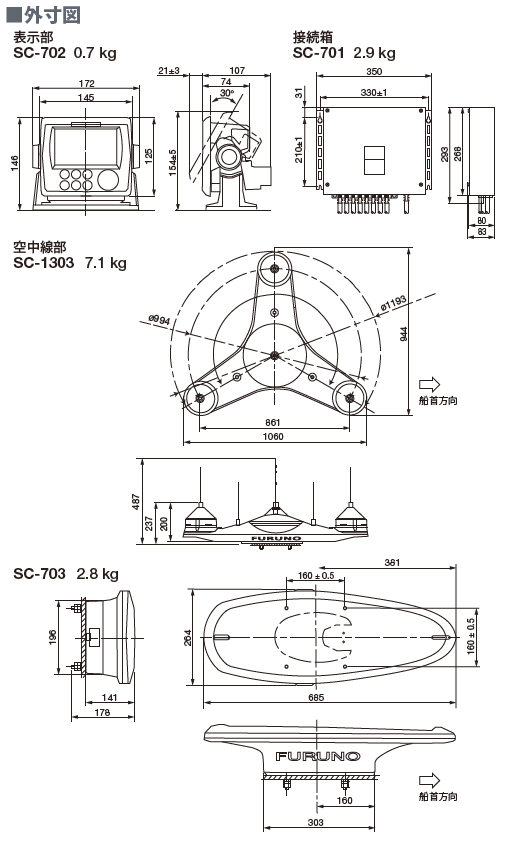

外寸図

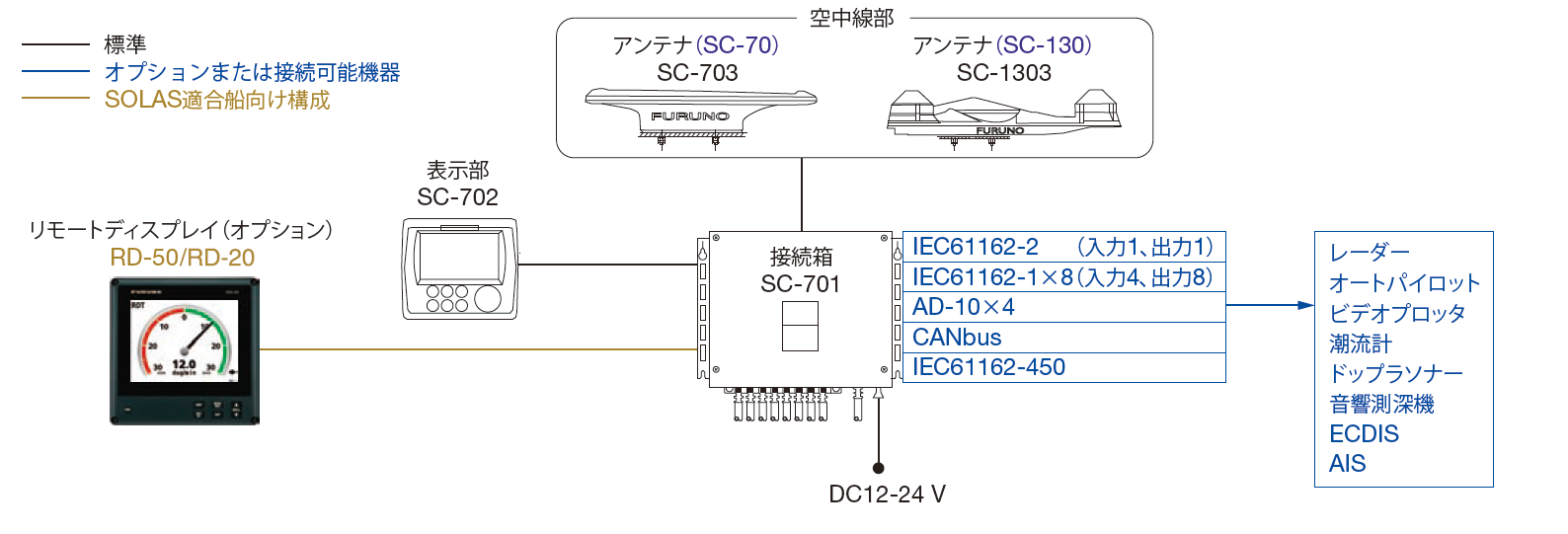

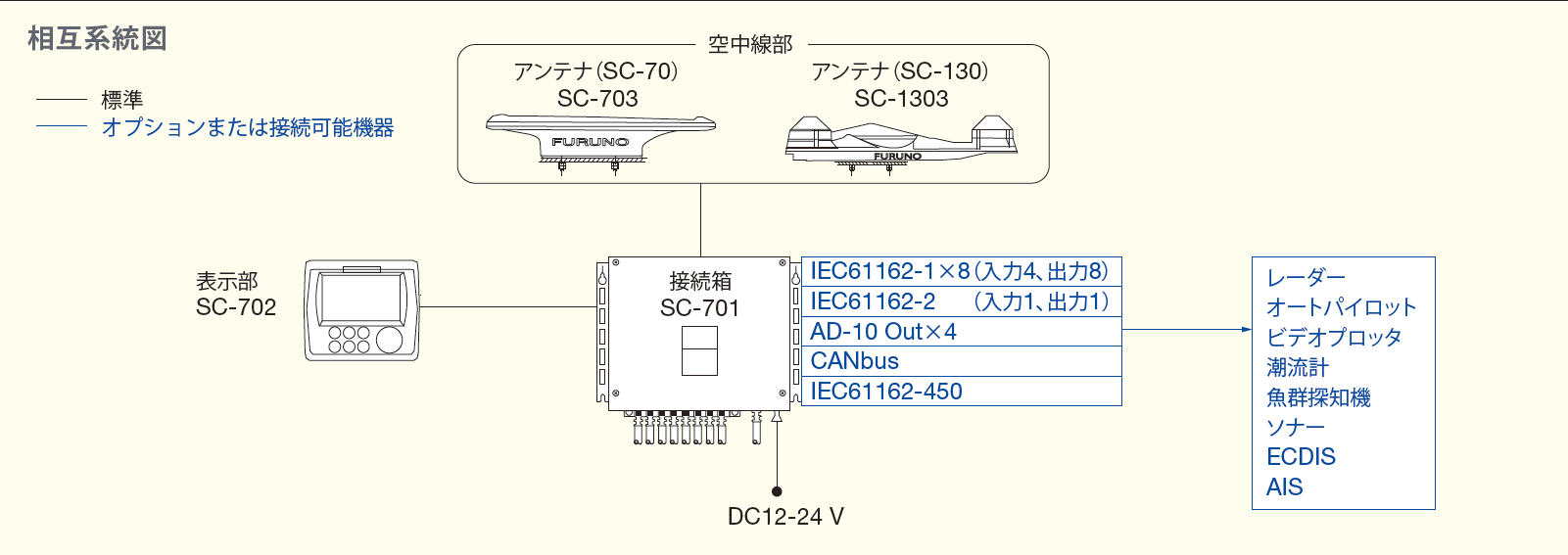

系統図

表示画面

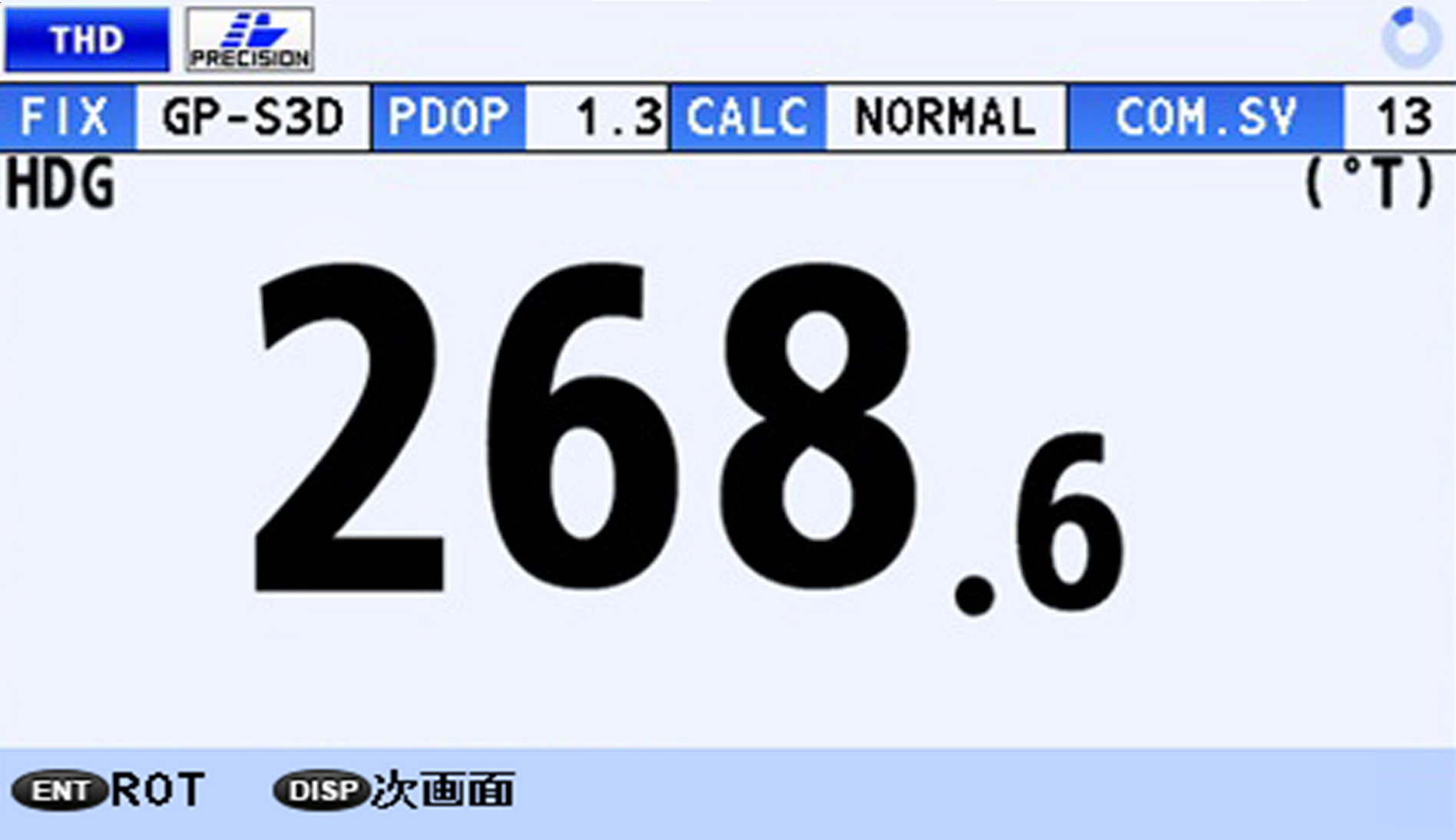

​THD画面

●方位精度を表示

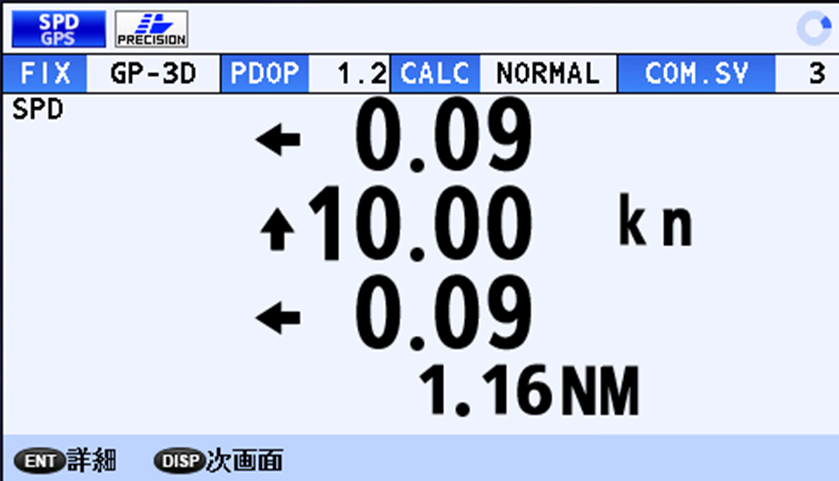

SPD画面

●安全な着岸にも有効な、3軸の速度を表示
（船首・船尾の舷側方向への速度と船首方向速度）
Non-IMO仕様タイプのみ


❶選択されているモード、自船位置など、機器の状態を表示
❷船首位置の舷側方向の速度
❸船首方向の速度
❹船尾位置での舷側方向の速度
❺総航程距離

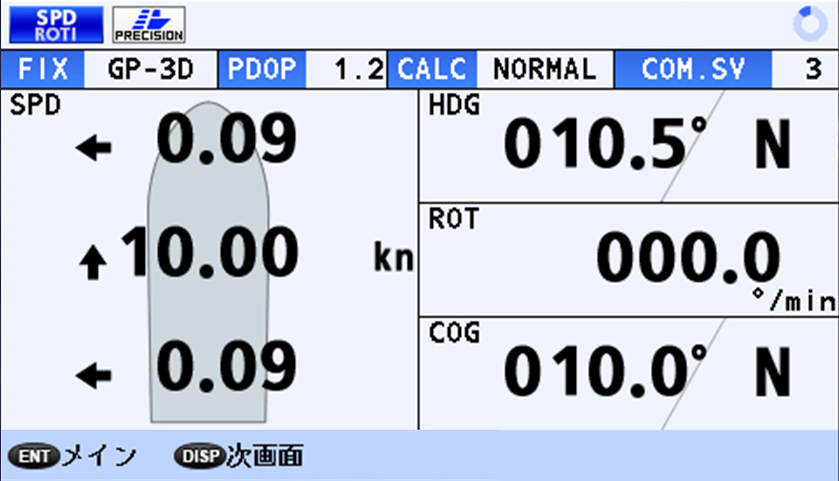

複合データ画面

●3軸の速度・方位、旋回速度そして対地進路の
方位を瞬時に把握できます。
Non-IMO仕様タイプのみ

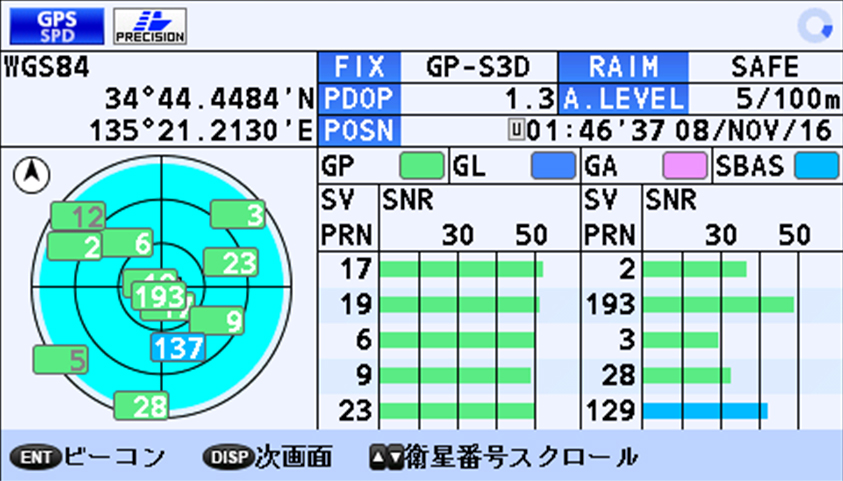

GPS画面

●GPS（SBAS衛星信号受信強度）
●ビーコン局詳細情報



ROTI画面

●RD-50で表示される回頭角速度画面（SOLASに準拠）

カタログほか

• SC-130 製品カタログ
  (最終更新日: 2024年2月28日)
