10.4型/12.1型 船舶用レーダー 型式 FR-10/12

（FR-10/FR-12）

リスクビジュアライザー™を搭載し、最適な安全航路を
視覚的に提供。安心・安全な航海を追求したレーダー。

最適な安全航路に導くリスクビジュアライザー™により、他船との相対関係や衝突予測位置を俯瞰的に把握できます。
ラインナップが豊富なDRSシリーズのレーダーセンサーと自由に組み合わせることにより、多種多様なニーズに対応しました。

プレジャーボート 漁船 官公庁船
デジタルレーダー RezBoost™ ターゲットアナライザー 自動衝突予防援助機能 NMEA2000 認証

関連コンテンツ

特長

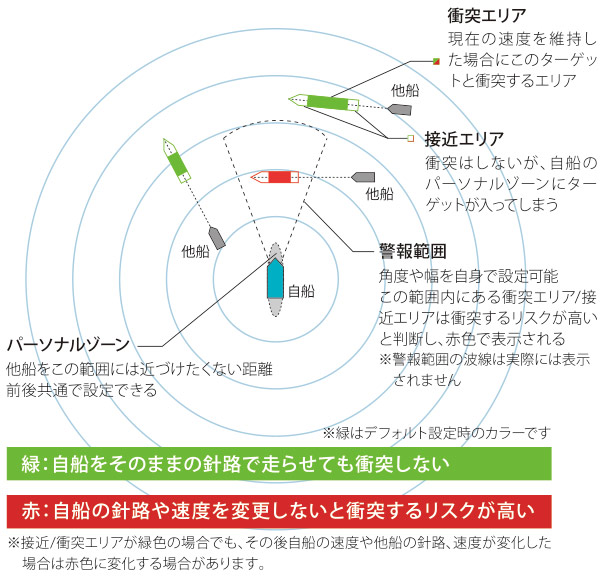

  • 最適な安全航路に導く“リスクビジュアライザー™”

    リスクビジュアライザー™は、自船と他船の位置と動きから将来的に衝突のリスクがある危険領域を表示する技術です。他船が現在の針路・速度を維持したと仮定して、自船がそちらに針路をとると衝突の危険がある領域を長方形（または 5 角形）で表示します。他船との相対関係や衝突予測位置を俯瞰的に把握できます。

    また、衝突する危険がある場合に赤色表示・警報でユーザーに危険を通知します。ヒューマンエラーを低減して、状況把握・ 操船判断できるよう支援します。

  • 豊富なアンテナラインナップ

    DRSシリーズを自由に組み合わせることができます。探知距離（出力）、指示器サイズ、ターゲットの分離性能、空中線部のサイズなど、ご自身の求める探知性能と船のブリッジやマストの大きさに応じて仕様を選択いただけます。

      レドームアンテナ オープンアンテナ
    マグネトロン DRS4D X-Class（60cm）
    DRS4DL+（48cm）    		 DRS6A/12A/25A X-Class
    （120cm/180cm）
    固体化 ー DRS6A/12A/25A-NXT
    （120cm/180cm）

    互換性
    DRS4DL+（V 01.03以降）、DRS6A/12A/25A X-Class（V 02.06以降）、DRS6A/12A/25A-NXT(J)（V 01.02以降）

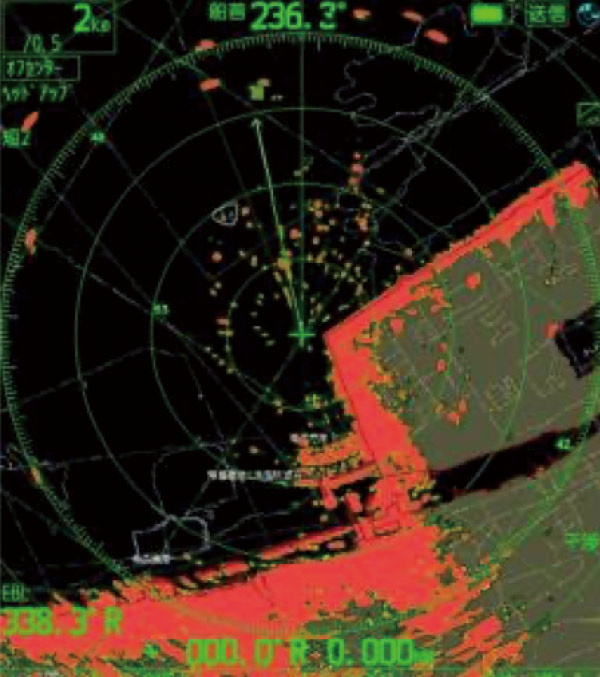

  • 危険ターゲットが一目で分かる“ターゲットアナライザー™”

    ターゲットアナライザー™は自船に近づき衝突の可能性がある危険ターゲットを赤色で表示します。注意すべき危険なターゲットを分かりやすく識別表示することで、安全な進路選択・回避行動を支援します。
    ※（DRS-NXTシリーズと接続時のみ）

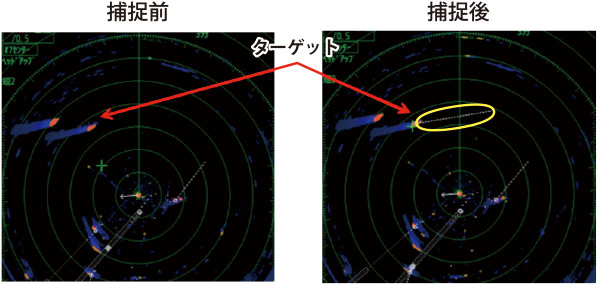

  • 高速な瞬時捕捉機能“ファストターゲットトラッキング™”

    ファストターゲットトラッキング™を標準装備しています。本機能により、追尾したいターゲットを選択後すぐに、その速度および進行方向を表示することが可能です。

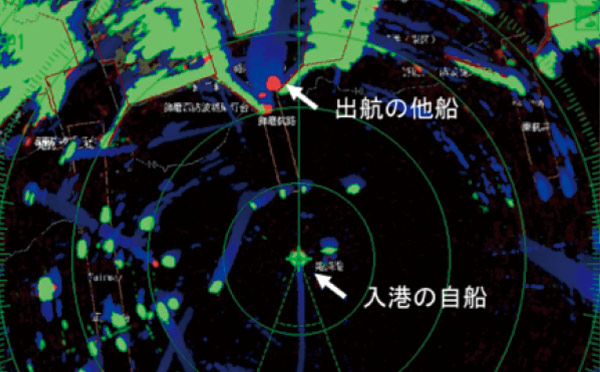

  • “チャート重畳機能・マーク転送機能”（FR-12オプション）

    チャート重畳機能は、チャートとレーダーエコーを重ねて表示させる機能です。エコーとチャートを照合することでより簡単に自船周辺の状況を把握できます。 漁場の選択や入出港の安全に貢献します。またGPSプロッタ魚探GP-3700/3700FとLAN接続することでGP-3700/3700Fで保存・設定したマーク・ラインを表示することも可能です。FR-12ではマーク投入することなく、操業と航海に必要な情報を確認できます。

    マーク・ラインの入力や削除、FR-12に表示させるマークの選択（フィルター）はGP-3700/3700Fから操作します。 new pecベース国内詳細チャートを内蔵しています。new pecデータを利用したフルノオリジナルチャートで、日本水路協会が発行するnew pec チャートとは表現が一部異なります。紙海図の代替としての活用はできません。

仕様

アンテナ部

アンテナタイプ
DRS4DL+、 DRS6A/12A/25A-NXT、 DRS4D/6A/12A/25A X-Class
レンジ
0.0625 ~ 36 NM （DRS4DL+）
0.0625 ~ 48 NM （DRS4D X-Class）
0.0625 ~ 72 NM （DRS6A-NXT）
0.0625 ~ 96 NM （DRS6A/12A/25A X-Class、DRS12A/25A-NXT）

指示器

画面タイプ
FR-10：10.4型カラーLCD
FR-12：12.1型カラーLCD
表示モード
ヘッドアップ、コースアップ※1、ノースアップ※1、真連動※2、スターンアップ
その他機能
【主な表示機能※2】
エコーアベレージ
ターゲットアナライザー™（DRS NXTシリーズのみ）
ファストターゲットトラッキング™
真エコートレイル
リスクビジュアライザー™
デジタル副指示器（最大2台まで接続可）
AIS表示
チャート表示機能（FR-10：- 、FR-12：オプション）
※1 船首方位情報の入力が必要です。※2 船首方位信号と位置情報の入力が必要です。（デジタル副指示器を除く）

電源

電源/消費電力
FR-10：DC 12-24 V： 1.1-0.6A
FR-12：DC 12-24 V： 1.7-0.9A

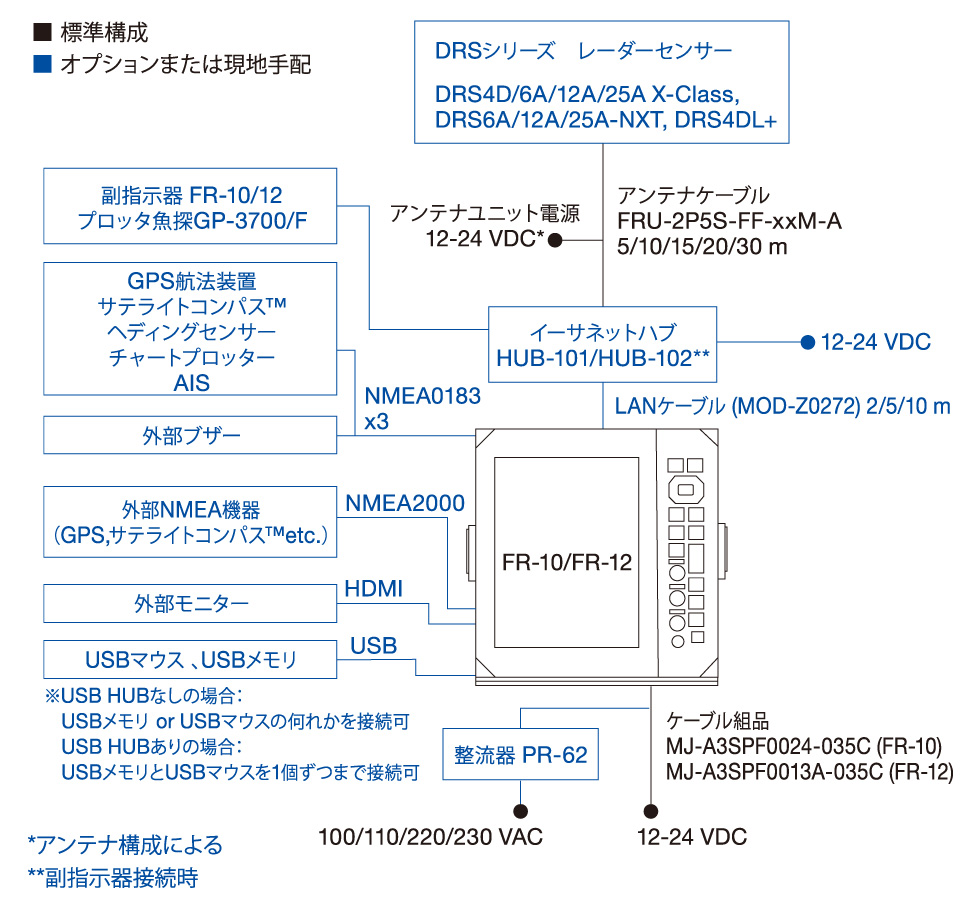

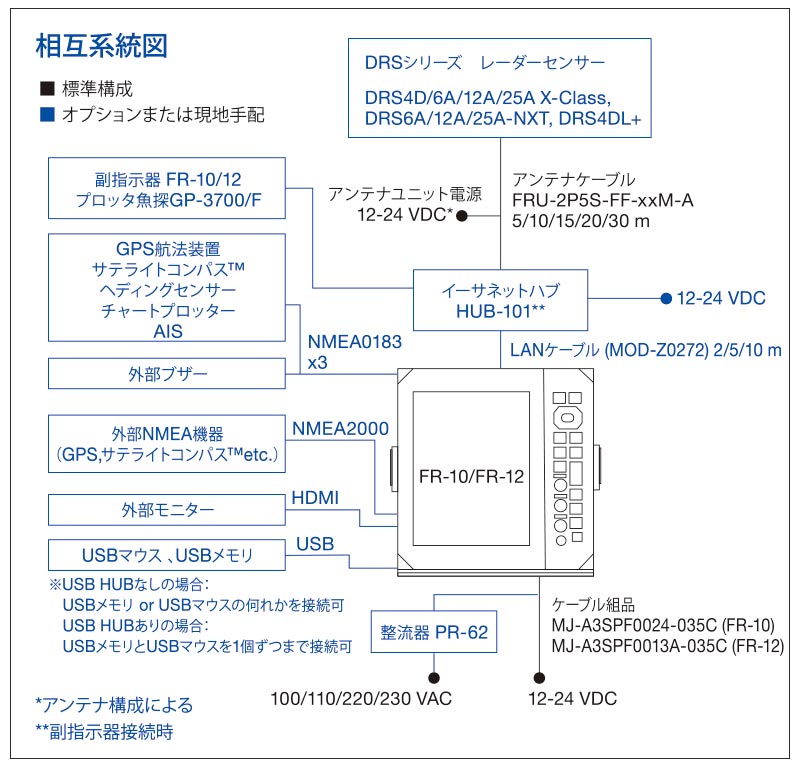

系統図

カタログほか

お問い合わせ

製品に関するお問い合わせ 新規商談、故障・修理、仕様詳細について

* 外観・仕様に関しては予告なく変更する場合があります。予めご了承ください。
